| 电源损耗 | •从背板总路线消耗电流 | 80mA |
| •总功耗 | 6.5W | |
| 输入特性 | ||
| 数字量输入点数 | 16 | |
| 输入电压 | •额定值 | 24V DC |
| •"0"信号 | -30V~5V DC | |
| •"1"信号 | 13~30V DC | |
| 输入电流 | 7mA | |
| 输入延时 | •从0到1，最小 | 1.2~4.8ms |
| •从1到0，最小 | 1.2~4.8ms | |
| 输入类型 | 漏型 | |
| 输出特性 |
||
| 数字量输出点数 | 16 | |
| 输出短路保护 | 有，电子式 | |
| 导致电路中断的电压极限 | L+（-53V） | |
| 最大灯负载 | 5W | |
| 输出电压："1"信号 | 最小L+（-0.8V） | |
| 输出电流："1"信号 | 0.5A | |
| 隔离 | •通道与背板总线之间 | 有，光电耦合 |
| •每组通道之间 | 有 | |
| 电缆长度：屏蔽/非屏蔽 |
1000/600m |
|
| 前连接器 | 40针 | |

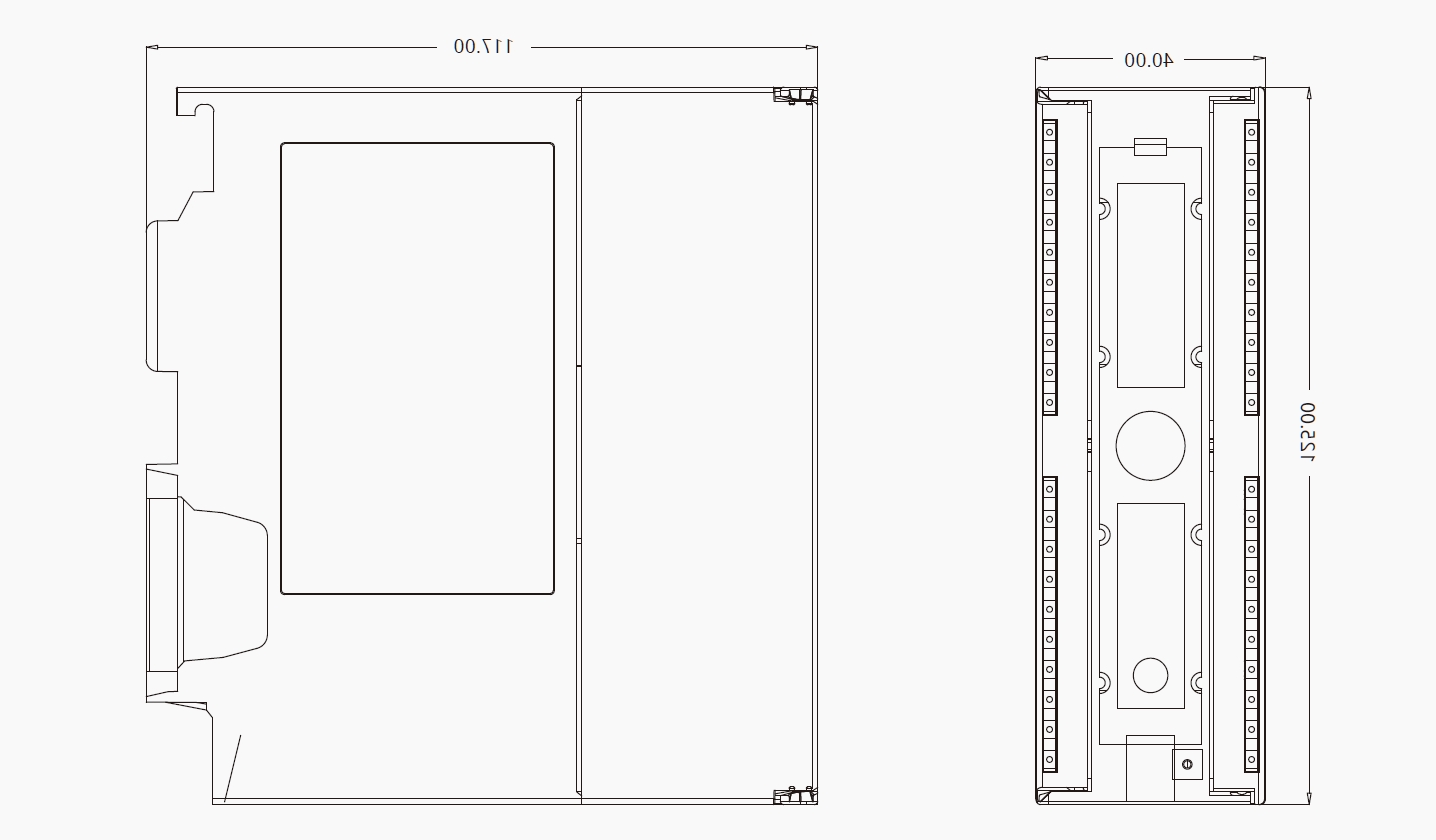

| 尺寸（长 X 宽 X 高） | 40×125×120 | |
