| 技术规范 | |
| 型号 | CPU 226-2R AC/DC/RLY |
| 物理特性 | |

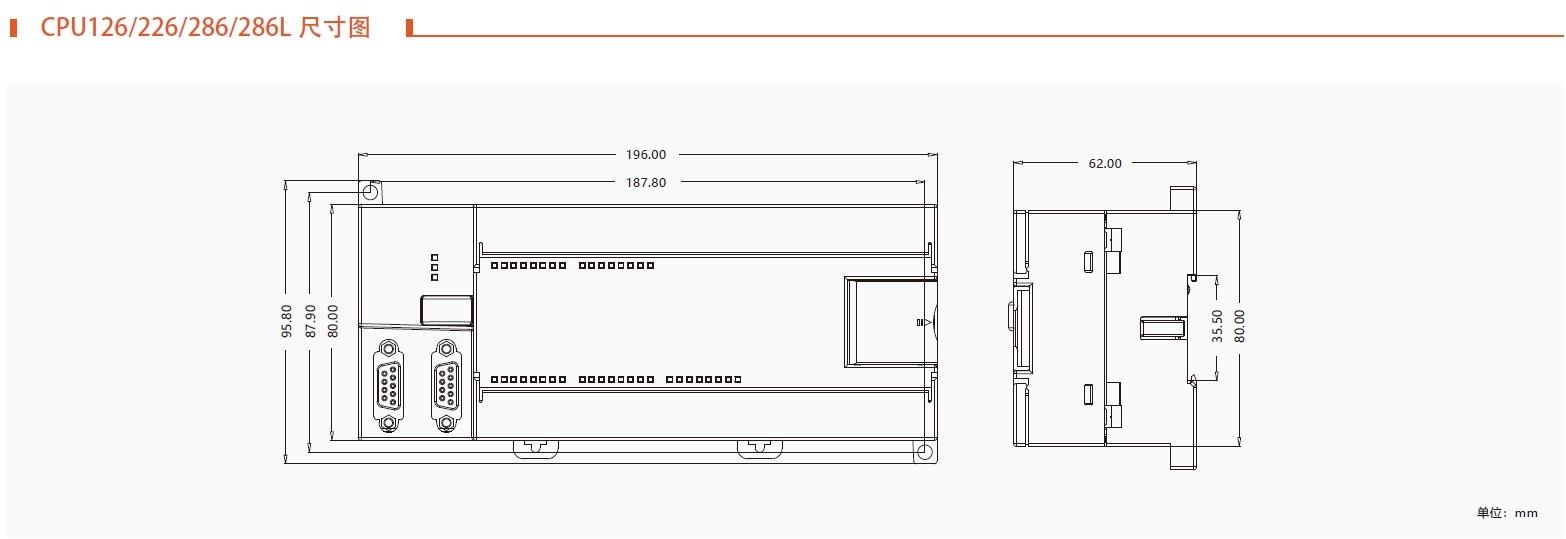

| 尺寸（W*H*D） | 196*80*62mm |
| 功耗 | 17W |
| 存储器特性 | |
| 程序存储器 | 24K |
| 数据存储器 | 10K |
| I/O特性 | |
| 本机数字量输入 | 24输入 |
| 本机数字量输出 | 16输出 |
| 允许最大的扩展I/O模块 | 7个模块 |
| 高速计数器总数 | 6个 |
| 单相计数器 | 6个，每个30KHZ |
| 两相计数器 | 4个，每个20KHZ |
| 脉冲输出 | — |
| 常规特性 | |
| 定时器总数 | 总共256个，4个1ms,16个10ms,236个100ms |
| 计数器总数 | 256 |
| 内部存储器位掉电保持 | 256 |
| 时间中断 | 2个1ms分辨率 |
| 边沿中断 | 4个上升沿/4个下降沿 |
| 模拟电位器 | 2个8位分辨率 |
| 实时时钟 | 内置 |
| 集成的通讯功能 | |
| 接口 | 3个RS-485接口 |
| PPI波特率 | 9.6,19.2和187.5kbps |
| 每段电缆的最大长度 | 使用隔离的中断继电器：38.4kbps可达1200米， |
| 未使用隔离中继器：50米 | |
| 电源特性 | |
| 输入电压 | 85-264VAC(47-63Hz) |
| 输入电流 | 60mA/30mA(仅CPU，120/240VAC） |
| 冲击电流 | 20A，264VAC |
| 数字量输入特性 | |
| 本机集成数字量输入点数 | 24输入 |
| 输入类型 | PNP/NPN |
| 额定电压 | 24VDC，4mA |
| 逻辑1[最小] | 15VDC 2.5mA |
| 逻辑0[最大] | 5VDC 1mA |
| 允许漏电流[最大] | 1mA |
| 数字量输出特性 | |
| 本机集成数字量输出点数 | 16输出 |
| 输出类型 | 干触点 |
| 额定电压 | 24VDC或250VAC |
| 电压范围 | 5-30VDC，5-250VAC |
| 浪涌电流（最大） | 5A 4s 10%占空比 |
| 逻辑1（最小） | — |
| 逻辑0（最大） | — |
| 每点额定电流（最大） | 2A |
| 每个公共端的额定电流（最大） | 10A |
| 灯负载[最大] | 30W DC/200W AC |
| 脉冲频率[最大] | 1Hz |
| 触电寿命 | 100000（额定负载） |
| 环境参数 | |
| 工作环境温度 | 0℃～60℃ |
| 运输环境温度 | -20℃~80℃ |
| 环境相对湿度 | 5~90% |
| 防护等级 | IP20 |
| 订货号 | UN 216-2BD23-0XB0 |
