| 技术规范 | |

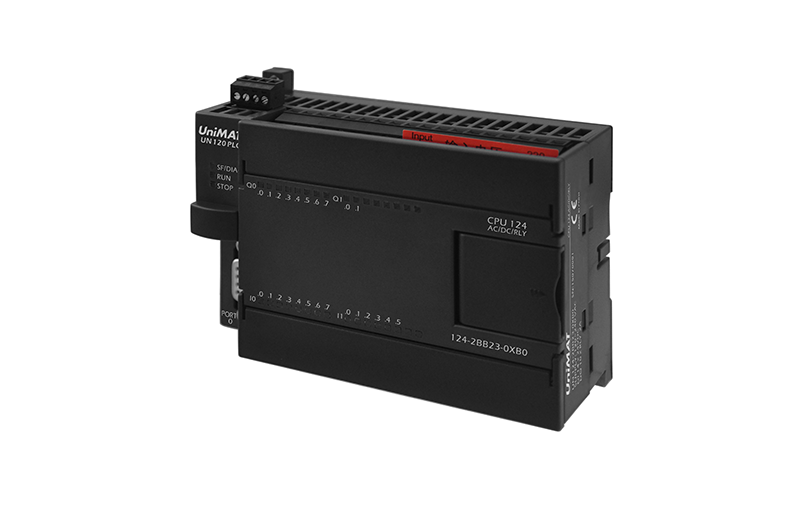

| 型号 | CPU 124-2R AC/DC/RLY 220V输入 |
| 物理特性 | |
| 尺寸（W*H*D） | 120.5*80*62mm |
| 功耗 | 7W |
| 存储器特性 | |
| 程序存储器 | 10K |
| 数据存储器 | 10K |
| I/O特性 | |
| 本机数字量输入 | 14输入 |
| 本机数字量输出 | 10输出 |
| 数字I/O映像区 | 128（64输入/64输出） |
| 模拟I/O映像区 | 32（16输入/16输出） |
| 允许最大的扩展I/O模块 | 4个模块 |
| 常规特性 | |
| 定时器总数 | 总共256个，4个1ms,16个10ms,236个100ms |
| 计数器总数 | 256 |
| 内存存储器掉电保持 | 256 |
| 时间中断 | 2个1ms分辨率 |
| 边沿中断 | 4个上升沿和/或4个下降沿 |
| 模拟电位器 | 2个8位分辨率 |
| 时钟 | 内置 |
| 集成的通讯功能 | |
| 接口 | 2个 |
| PPI比特率 | 9.6,19.2和187.5kbps |
| 每段电缆的最大长度 | 使用隔离的中断继电器：187.5kbps可达1000米，38.4kbps可达1200米，未使用隔离中继器 |
| 最大站点数 | 每段32个站，每个网络126个站 |
| 最大主站数 | 32 |
| PPI主站模式 | 不支持 |
| 电源特性 | |
| 输入电压 | 120-250VAC |
| 冲击电流 | 20A，264VAC时 |
| 保险 | 3A 250V慢熔 |
| 传感器电流 | 无 |
| 总线电流 | 340mA |
| 数字量输入特性 | |
| 本机集成数字量输入点数 | 14输入 |
| 输入类型 | PNP/NPN |
| 额定电压 | 24VDC，4mA |
| 最大持续允许电压 | 30V DC |
| 浪涌电压 | 35VDC，0.5秒 |
| 逻辑1[最小] | 15VDC 2.5mA |
| 逻辑0[最大] | 5VDC 1mA |
| 输入滤波器 | 1-13ms |
| 允许漏电流[最大] | 1mA |
| 隔离 | 是 |
| 光电隔离 | 500VAC 1分钟 |
| 高速计数器 | 20K 单相 |
| 数字量输出特性 | |
| 本机集成数字量输出点数 | 10输出 |
| 输出类型 | 干触点 |
| 额定电压 | 24VDC或250VAC |
| 电压范围 | 5-30VDC |
| 5-250VAC | |
| 浪涌电流（最大） | 5A 4s 10%占空比 |
| 逻辑1（最小） | - |
| 逻辑0（最大） | - |
| 每点额定电流（最大） | 2A |
| 每个公共端的额定电流（最大） | 8A |
| 漏电流[最大] | - |
| 灯负载[最大] | 30W DC/200W AC |
| 感性嵌位电压 | - |
| 接通电阻[接点] | 0.2Ω |
| 脉冲频率[最大] | 1Hz |
| 机械寿命周期 | 10000000（无负载） |
| 触点寿命 | 100000（额定负载） |
| 两个输出并联 | 否 |
| 环境参数 | |
| 工作环境温度 | 0℃～＋60℃ |
| 运输环境温度 | -20℃-80℃ |
| 环境相对湿度 | 5~90% |
| 防护等级 | IP20 |
