| 型号 | CPU 126-2Q DC/DC/DC（晶体管） | CPU 126-2R AC/DC/RLY（继电器） |
| 订货号 | UN126-2AD23-0XB8 | UN126-2BD23-0XB8 |
| 物理特性 | ||

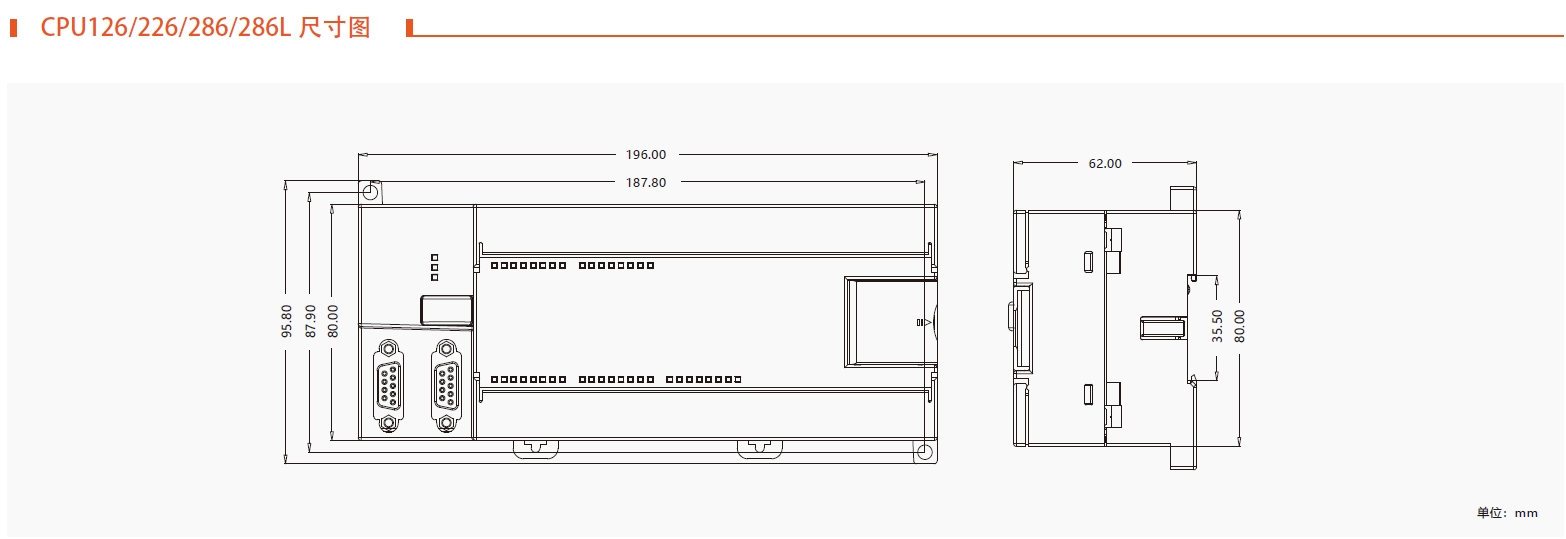

| 尺寸（W*H*D） | 196 x 80 x 62 mm | |
| 功耗 | 10W | 17W |
| 电源特性 | ||
| 额定电压 | DC 24V | AC 220V |
| 输入电压 | DC 20.4至28.8V | AC 85至264V |
| 输入电流 | 100mA（仅CPU，24VDC时） | 60/30mA(仅CPU，120/240VAC) |
| 冲击电流 | 12A，28.8V DC时 | 20A，264V AC 时 |
| 保险 | 3A 250V慢熔 | 3A 250V慢熔 |
| 传感器电压 | L+ 减5V | 20.4至28.8VDC |
| 传感器电流 | 300mA（最大） | 300mA（最大） |
| 纹波噪声 | 来自输入电源 | 小于1V峰分值 |
| 存储器特性 | ||
| 程序存储器 | 24K | |
| 数据存储器 | 10K | |
| 常规特性 | ||
| 定时器总数 | 总共256个，4个1ms, 16个10ms, 236个100ms | |
| 计数器总数 | 256 | |
| 时间中断 | 2个1ms分辨率 | |
| 边沿中断 | 4个上升沿/4个下降沿 | |
| 模拟电位器 | 不支持 | |
| 实时时钟 | 支持，掉电后运行50小时/典型值（40℃时最少8小时） | |
| 卡件选项 | 存储卡，电池卡 | |
| 掉电保持 | 支持(数据保存长达10年) | |
| 串口通讯功能 | ||
| 接口 | 2个RS-485标准的PPI通讯口 | |
| 支持自由口和MODBUS通信 | ||
| 通信波特率 | PPI：9.6,19.2,187.5kbps三种波特率 | |
| 自由口：1.2kbps～115.2kbps | ||
| 每段电缆的最大长度 | 使用隔离的中断继电器：187.5kbps可达1000米，38.4kbps可达1200米，未使用隔离中继器50米 | |
| 最大站点数 | 每段32个站，每个网络126个站 | |
| 最大主站数 | 32 | |
| PPI主站模式 | 支持 | |
| I/O特性 | ||
| 本机数字量输入 | 24输入 | |
| 本机数字量输出 | 16输出 | |
| 本机模拟量输入 | 无 | |
| 本机模拟量输出 | 无 | |
| 数字I/O映像区 | 256（128输入/128输出） | |
| 模拟I/O映像区 | 64（32输入/32输出） | |
| 允许最大的扩展I/O模块 | 7个模块 | |
| 数字量输入特性 | ||
| 本机集成数字量输入点数 | 24输入 | |
| 输入类型 | PNP/NPN | |
| 额定电压 | 24VDC，4mA | |
| 最大持续允许电压 | 30V DC | |
| 浪涌电压 | 35VDC，0.5秒 | |
| 逻辑1[最小] | 15VDC 2.5mA | |
| 逻辑0[最大] | 5VDC 1mA | |
| 输入滤波器 | 1-13ms | |
| 允许漏电流[最大] | 1mA | |
| 隔离 | 是 光电隔离 | |
| 光电隔离 | 500VAC 1分钟 | |
| 高速计数器 | 单相20K[2个] | |
| AB相10K[1个] | ||
| 数字量输出特性 | ||
| 本机集成数字量输出点数 | 16输出 | |
| 输出类型 | 固态-MOSFET | 干触点 |
| 额定电压 | 24VDC | 24VDC或250VAC |
| 电压范围 | 20.4～28.8VDC | 5～30VDC 5～250VAC |
| 浪涌电流（最大） | 8A，100ms | 5A 4s 10%占空比 |
| 逻辑1（最小） | 20VDC（最大电流时） | - |
| 逻辑0（最大） | 0.1VDC，10 KΩ 负载 | - |
| 每点额定电流（最大） | 0.75A | 2A |
| 每个公共端的额定电流（最大） | 6A | 10A |
| 漏电流[最大] | 10uA | - |
| 灯负载[最大] | 5W | 30W DC/200W AC |
| 感性嵌位电压 | L+减48VDC 1W功耗 | - |
| 接通电阻[接点] | 0.3Ω典型（最大0.6Ω） | 0.2Ω（新的时候最大值） |
| 脉冲频率[最大] | 20kHz 2个[Q0.0 Q0.1] | 1Hz |
| 机械寿命周期 | - | 10000000（无负载） |
| 触点寿命 | - | 100000（额定负载） |
| 两个输出并联 | 是，仅输出同组时 | 否 |
| 环境参数 | ||
| 工作环境温度 | 0℃ ～ ＋60℃(水平安装)，0℃ ～ ＋40℃(垂直安装) | |
| 运输环境温度 | -20℃ ～ ＋80℃ | |
| 环境相对湿度 | 5 ～ 95% ，无凝结(RH等级2，符合IEC61131-2) | |
| 电磁兼容 | 噪声抑制，符合IEC61000-6-2 | |
| 机械等等级(振动) | IEC60068,Part2-6/10up58Hz | |
| 防护等级 | IP20 | |
