| 产品信息 | |

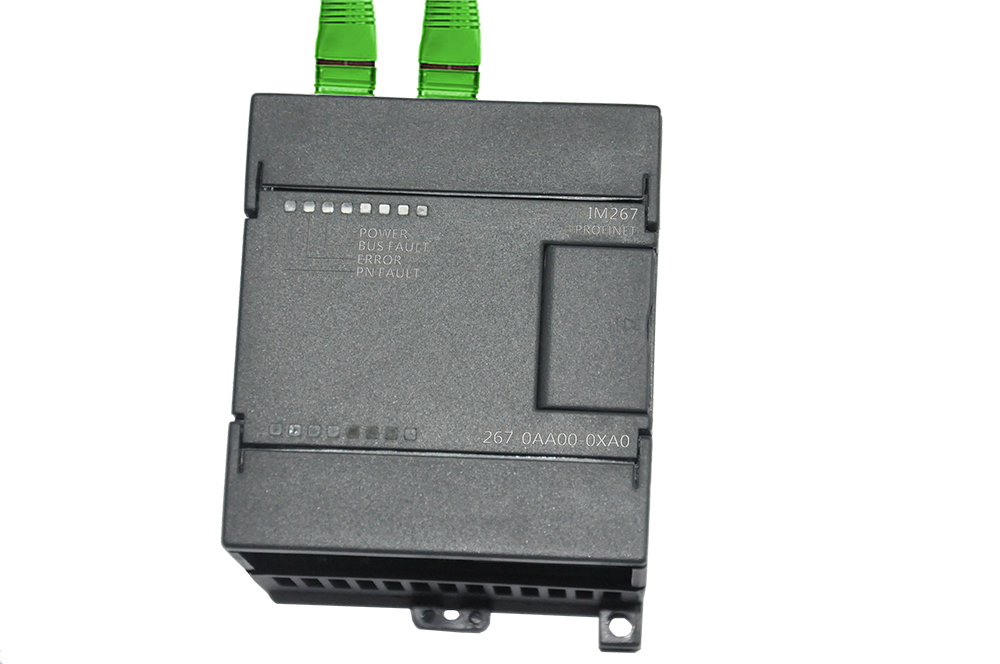

| 订货号 | UN 267-0AA00-0XA0 |
| 尺寸(W×H× D) | 71.2 × 80 × 62 mm |
| 工作环境温度 | 0℃～＋60℃ |
| 防护等级 | IP20 |
| 电源特性 | |
| 电压范围 | 20.4-28.8V DC |
| 最大电流 | 2A（模块通信端口的激活） |
| 隔离 | 500V（输入电源与逻辑电路之间） |
| 功耗 | 2W |
| LED指示灯定义 | |
| PN FAULT(红色) | ON：Profinet 总线通讯故障，未检测到网络 |
| Flashing：Profinet 总线通讯故障，未检测到主机 | |
| OFF： 无错误 | |
| ERROR（红色） | ON：软件组态与硬件组态不一致 |
| OFF：无错误 | |
| BUS FAULT(红色) | ON：模块数量为0 /通讯中模块丢失 |
| OFF：无错误 | |
| POWER(绿色) | ON：24VDC供电正常 |
| OFF：无供电 | |
| LAN1、2 | ON：检测到交换机/PN主站的连接 |
| (RJ45口绿色指示灯) | OFF：未检测到交换机/PN主站的连接 |
| LAN1、2 | ON：检测到交换机/PN主站的数据收发 |
| (RJ45口黄色指示灯) | OFF：未检测到交换机/PN主站的数据收发 |
| 拓展I/O能力 | |
| I/O最大配置 | 模拟量最大配置可达112AI/28AQ |
| 数字量最大配置可达224DI/224DQ | |
| 拓扑结构 | 支持星形，树形，线形，环形 |
| Profinet通讯口 | |
| 通讯接口 | 1对RJ45以太网通讯口 |
| 数据传输速率 | 以太网传输速率为10Mbps |
| Profinet传输速率为100Mbps，全双工 | |
| 支持的以太网服务 | Ping，arp，网络诊断（SNMP）/MIB-2，LLDP |
| 发送周期 | 250μs~4ms |
| 硬件组态功能 | |
| 导入文件类型 | Profinet从站设备GSD描述文件.XML格式，相关资料及使用说明请至世界杯365买球欢迎您官方网站下载 |
| PN从站 | 添加UniMAT Profinet从站接口模块后,支持7个UN200系列子模块的扩展(含标准数字量，模拟量，和温度模块) |
