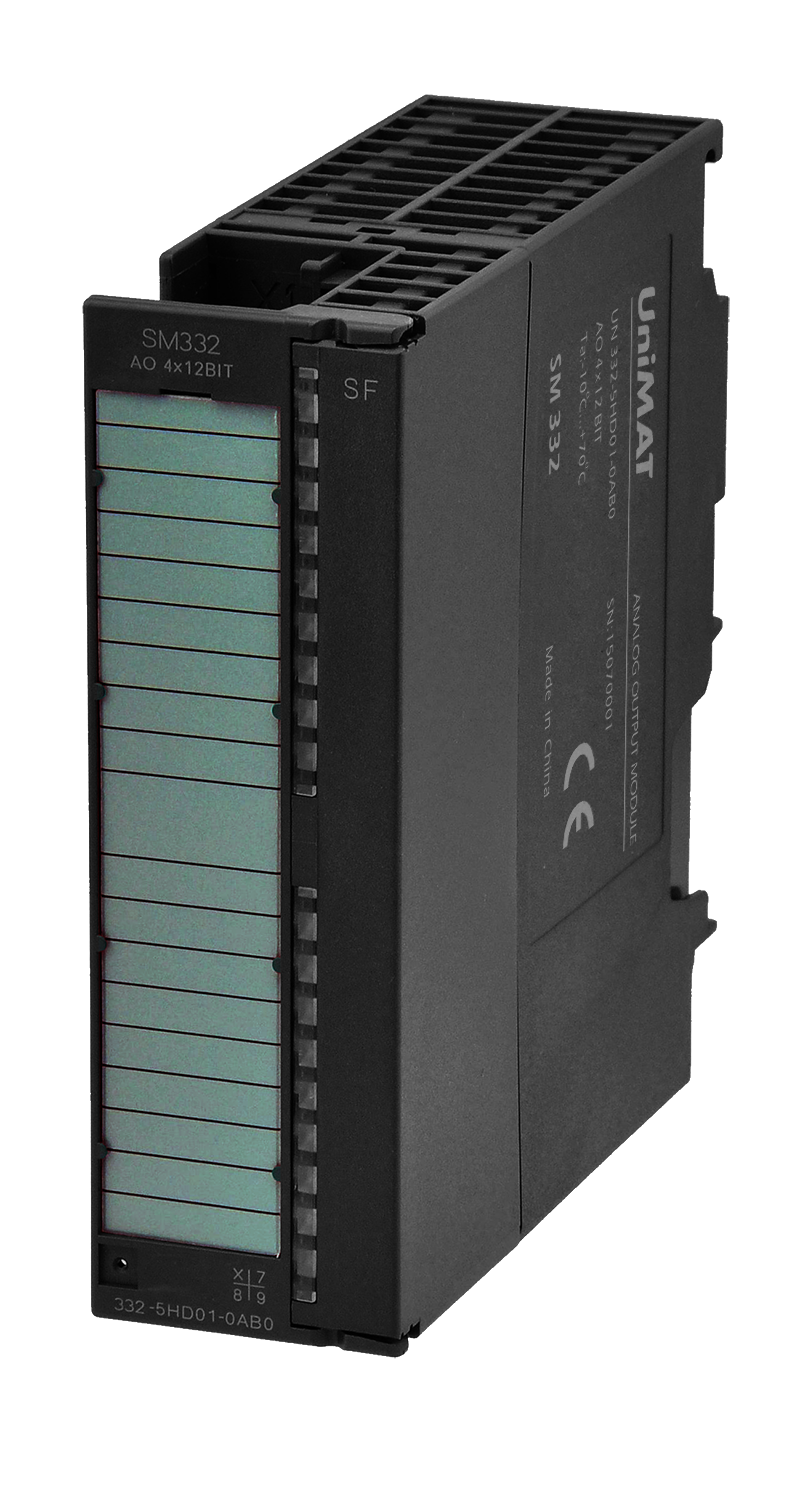

型号：SM 332 4路输出 电压/电流×12位
订货号：UN 332-5HD01-0AB0
| 技术参数 |
| 电源损耗 |
•总线消耗电流 |
•40mA |
| •从负载电压L+消耗电流（空载） |
40mA |
| •功耗 |
3W |
| 模拟量输出通道 |
4 |
| 负载电压L+额定值 |
24V |
| 屏蔽电缆长度，最大 |
200m |
| 电压输出，短路电流保护 |
有 |
| 电压输出，最大短路电流 |
25mA |
| 电流输出，最大开路电压 |
18V |
| 负载阻抗 |
•电压输出时，最小 |
1KΩ |
|
•电流输出时，最大 |
500Ω |
| 输出量程 |
•电压 |
±10V，0~10V，1~5V |
|
•电流 |
±20mA，0~20mA，4~20mA |
| D/A转换精度 |
12位 |
|
| 转换时间（每个通道） |
最大0.8ms |
|
| 建立时间 |
•阻性负载 |
0.1ms |
|
•感性负载 |
3.3ms |
|
•容性负载 |
0.5ms |
| 输出间的串扰 |
＞40dB |
|
| 误差（整个温度范围内运行极限） |
•电压输出：±0.5%；电流输出：±0.6% |
|
| 诊断中断 |
无 |
|
| 隔离 |
•通道与背板之间 |
有 |
|
•通道和负载电压L+之间 |
有 |
| 前连接器 |
20针 |
|
| 尺寸（长X宽X高） |
40×125×120 |
|
-
