| 技术规范 | |

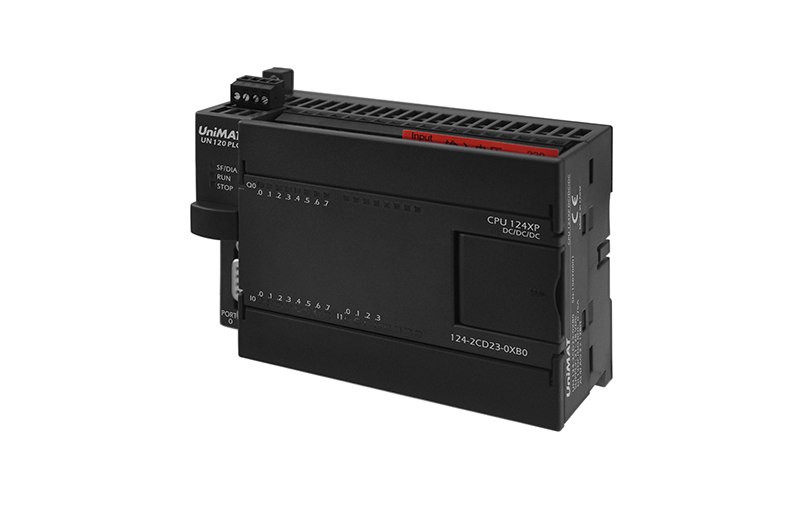

| 型号 | CPU 124XP DC/DC/DC |
| 物理特性 | |

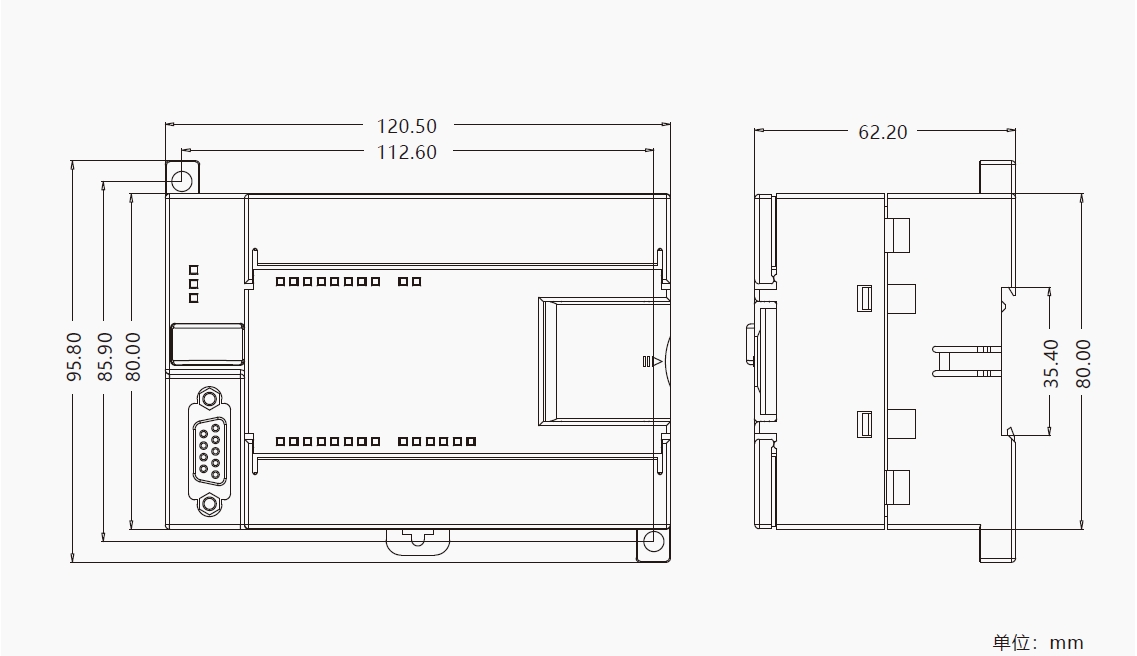

| 尺寸（W*H*D） | 120.5*80*62mm |
| 功耗 | 7W |
| 存储器特性 | |
| 程序存储器 | 14K |
| 数据存储器 | 10K |
| I/O特性 | |
| 本机数字量输入 | 12输入 |
| 本机数字量输出 | 8输出 |
| 本机模拟量输入 | 4输入 |
| 本机模拟量输出 | 2输出 |
| 数字I/O映像区 | 128（64输入/64输出） |
| 模拟I/O映像区 | 32（16输入/16输出） |
| 允许最大的扩展I/O模块 | 4个模块 |
| 脉冲捕捉输入 | 12个 |
| 常规特性 | |
| 定时器总数 | 总共256个，4个1ms,16个10ms,236个100ms |
| 计数器总数 | 256 |
| 内存存储器掉电保持 | 256 |
| 时间中断 | 2个1ms分辨率 |
| 边沿中断 | 4个上升沿和/或4个下降沿 |
| 模拟电位器 | 2个8位分辨率 |
| 时钟 | 内置 |
| 集成的通讯功能 | |
| 接口 | 2个RS-485接口（其中1个标准的PPI通讯口） |
| PPI比特率 | 9.6,19.2和187.5kbps |
| 每段电缆的最大长度 | 使用隔离的中断继电器：187.5kbps可达1000米，38.4kbps可达1200米，未使用隔离中继器 |
| 最大站点数 | 每段32个站，每个网络126个站 |
| 最大主站数 | 32 |
| PPI主站模式 | 不支持 |
| 电源特性 | |
| 输入电压 | 20.4至28.8VDC |
| 冲击电流 | 12A，28.8V DC时 |
| 保险 | 3A 250V慢熔 |
| 传感器电流 | 无 |
| 总线电流 | 340mA |
| 数字量输入特性 | |
| 本机集成数字量输入点数 | 12输入 |
| 输入类型 | PNP/NPN |
| 额定电压 | 24VDC，4mA |
| 最大持续允许电压 | 30V DC |
| 浪涌电压 | 35VDC，0.5秒 |
| 逻辑1[最小] | 15VDC 2.5mA |
| 逻辑0[最大] | 5VDC 1mA |
| 输入滤波器 | 1-13ms |
| 允许漏电流[最大] | 1mA |
| 隔离 | 是 |
| 光电隔离 | 500VAC 1分钟 |
| 高速计数器 | 20K 单相 |
| 数字量输出特性 | |
| 本机集成数字量输出点数 | 8输出 |
| 输出类型 | 24V输出 |
| 额定电压 | 24VDC |
| 电压范围 | 20.4-28.8VDC |
| 浪涌电流（最大） | 8A 100ms |
| 逻辑1（最小） | 20VDC（最大电流时） |
| 逻辑0（最大） | 0.1VDC 10kΩ负载 |
| 每点额定电流（最大） | 0.5A |
| 每个公共端的额定电流（最大） | 4A |
| 漏电流[最大] | 10uA |
| 灯负载[最大] | 5W |
| 感性嵌位电压 | L+减48VDC 1W功耗 |
| 接通电阻[接点] | 0.3Ω典型（最大0.6Ω） |
| 脉冲频率[最大] | 20KHz 2个（Q0.0 Q0.1） |
| 机械寿命周期 | - |
| 触点寿命 | - |
| 两个输出并联 | 是，仅输出同组时 |
| 模拟量输入特性 | |
| 本机集成数字量输出点数 | 4输入 |
| 模拟量输入字节 | 单端 |
| 电压范围 | ±10V |
| 数据字格式，满量程范围 | -32000至+32000 |
| DC输入阻抗 | >100KΩ |
| 最大输入电压 | 30VDC |
| 分辨率 | 11位 加1符号位 |
| LSB值 | 4.88mV |
| 隔离 | 无 |
| 精度 | ±2.5%满量程[最差情况 0至55度] |
| ±1.0%满量程[典型 25度] | |
| 重复性 | ±0.05%满量程 |
| 模拟到数字转换时间 | 125ms |
| 转换字节 | SAR |
| 步响应 | 最大250ms |
| 噪声抑制 | 典型-40dB@50Hz |
| 模拟量输出特性 | |
| 本机集成数字量输出点数 | 2输出 |
| 信号范围 | 电压 0-10V |
| 电流 0-20mA | |
| 数据字格式 满量程范围 | 0至+32767 |
| 数据字格式 满量程范围 | 0至+32000 |
| 分辨率 满量程 | 12位 |
| LSB值 | 电压2.44mA |
| 电流 4.88uA | |
| 隔离 | 无 |
| 精度 | 最差情况 |
| 电压输出 ±2%满量程 | |
| 电流输出 ±3%满量程 | |
| 典型 | |
| 电压输出 ±1%满量程 | |
| 电流输出 ±1%满量程 | |
| 建立时间 | 电压输出 50us |
| 电流输出 100us | |
| 最大输出驱动 | 电压输出 >=5000Ω最小 |
| 电流输出 <=500Ω最大 | |
| 环境参数 | |
| 工作环境温度 | 0℃～＋60℃ |
| 运输环境温度 | -20℃-80℃ |
| 环境相对湿度 | 5~90% |
| 防护等级 | IP20 |
