型号 |
CPU124-2QE（晶体管） |
CPU 124-2RE(继电器) |
|
物理特性 |
||
|

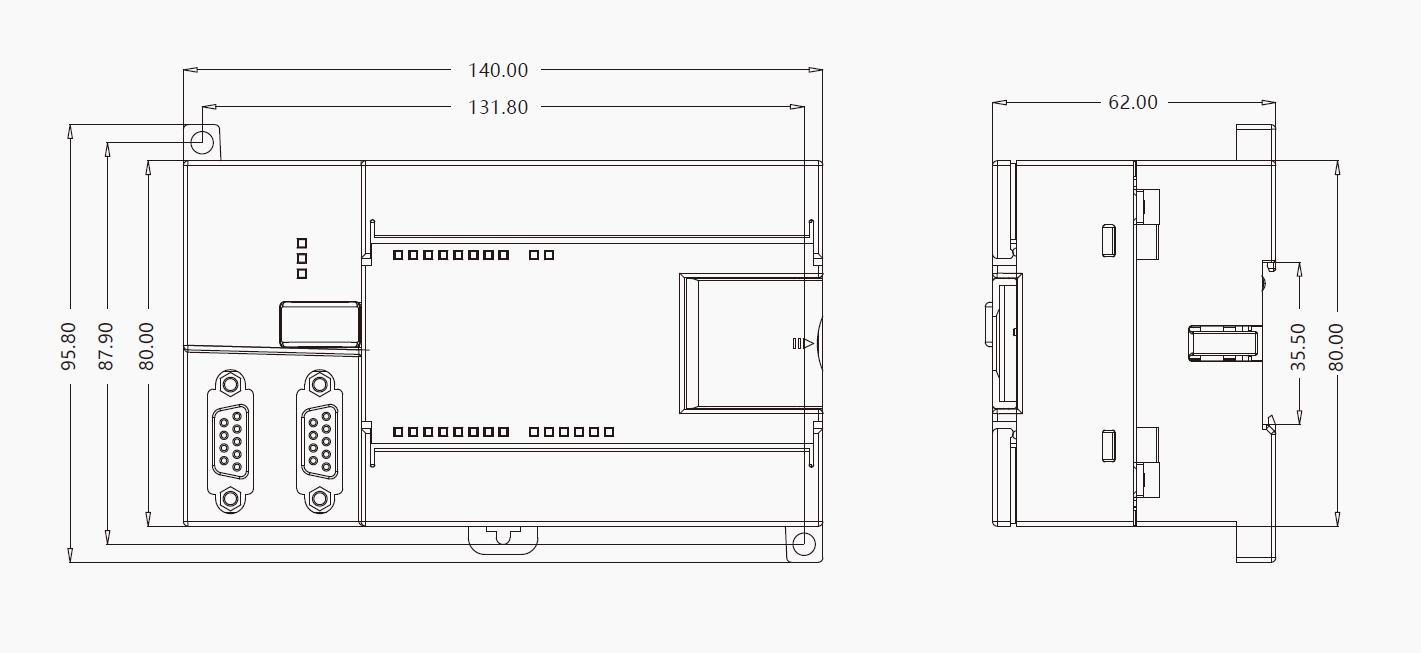

尺寸（W*H*D） |
140 x 80 x 62 mm |
|
|
功耗 |
5W |
|
|
电源特性 |
||
|
型号 |
UN 124-2AE23-0XB8 |
UN 124-2BE23-0XB8 |
|
额定电压 |
DC 24V |
AC 220V |
|
输入电压 |
DC 20.4至28.8V |
AC 110至240V |
|
传感器电压、电流 |
电压：L+ 减5v；电流：300mA |
|
|
存储器特性 |
||
| 程序存储器 | 16K | |
| 数据存储器 | 10K | |
| 常规特性 | ||
| 定时器总数 | 总共256个，4个1ms,16个10ms,236个100ms | |
|
计数器总数 |
256 |
|
|
时间中断 |
2个1ms分辨率 |
|
|
边沿中断 |
4个上升沿和/或4个下降沿 |
|
|
时钟 |
内置 |
|
|
实时时钟 |
50小时/典型值（40℃时最少8小时 |
|
|
卡件选 |
电池卡 |
|
|
掉电保持 |
支持 | |
|
以太网通讯功能 |
||
|
接口 |
1个RJ45以太网口 |
|
|
通信速率 |
10/100 Mb/s |
|
|
双工模 |
全双工 支持交叉/直连线 热插拔 |
|
|
通信距离 |
超5类屏蔽双绞线100m |
|
|
最大同时连接数 |
8个 |
|
|
单次最大通信字节数 |
240字节 |
|
|
上位机通信 |
支持STEP7 Micro/Win和组态王的通信 |
|
|
Modbus-TCP主 |
支持 同时最多4个连接 |
|
|
Modbus-TCP从站 |
支持 同时最多4个连接 |
|
|
串口通讯功能 |
||
|
接口 |
2路RS-485接口（采用DB9接口） |
|
|
PPI波特率 |
9600,19200,187500 bps三种波特率 |
|
|
最大站点数 |
每段32个站，每个网络126个 |
|
|
PPI主站模式 |
支持 |
|
|
I/O特性 |
||
|
本机数字量输入 |
14输入 |
|
|
本机数字量输出 |
10输出 |
|
|
数字I/O映像区 |
256（128输入/128输出） |
|
|
模拟I/O映像区 |
64（32输入/32输出） |
|
|
允许最大的扩展I/O模块 |
7个模块 |
|
|
数字量输入特性 |
||
|
本机集成数字量输入点数 |
14 输入 |
|
|
输入类型 |
PNP/NPN |
|
|
额定电压 |
24VDC，4mA |
|
|
允许漏电流[最大] |
1mA |
|
|
光电隔离 |
是 |
|
| 数字量输出特性 | ||
| 本机集成数字量输出点数 |
10 输出 |
|
|
输出类型 |
固态-MOSFET |
干触点 |
|
额定电压 |
24VDC |
24VDC或250VAC |
|
电压范围 |
20.4-28.8VDC |
5-30VDC 5-250VAC |
|
每点额定电流（最大） |
0.5A |
2A |
|
机械寿命周期 |
- |
10000000（无负载） |
|
触点寿命 |
- |
100000（额定负载） |
|
两个输出并联 |
是，仅输出同组时 |
否 |
|
环境参数 |
||
|
工作环境温度 |
0℃～＋60℃ |
|
|
运输环境温度 |
-20℃ ~ 80℃ |
|
|
环境相对湿度 |
5~90% |
|
|
防护等级 |
IP20 |
|
