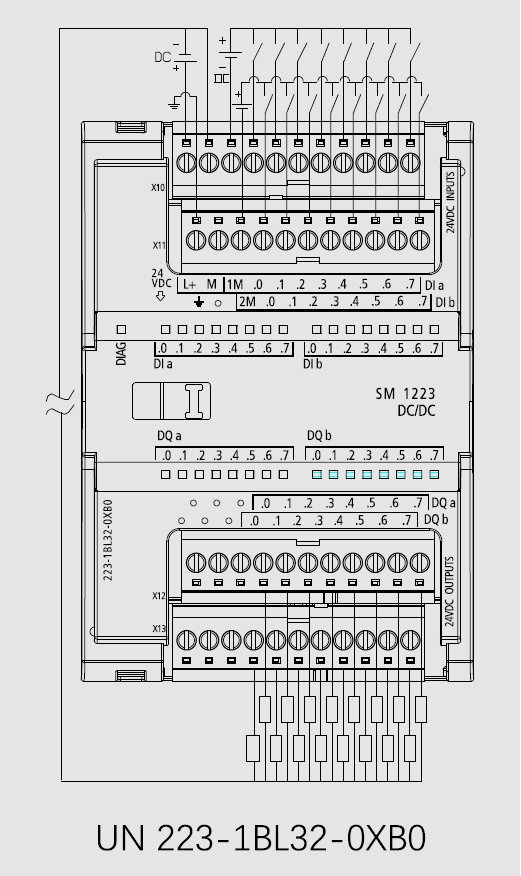

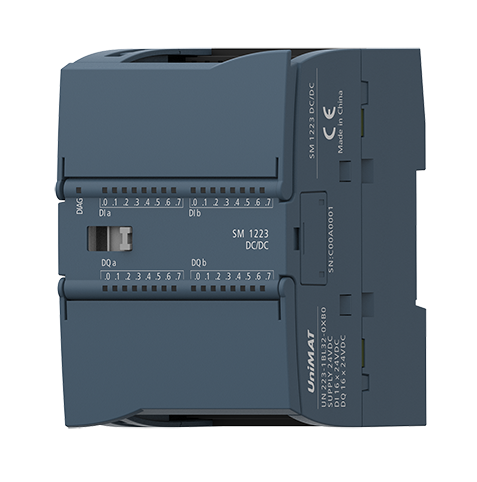

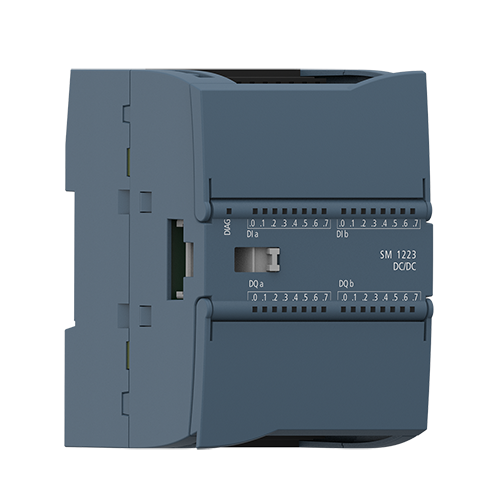

| 型号 | SM 1223 DI 16×24 V DC， DQ16×24 V DC |
| 订货号 | UN 223-1BL32-0XB0 |
| 常规 | |
| 尺寸 W x H x D（mm） | 70 x 100 x 75 |
| 重量 | 310g |
| 功耗 | 4.5W |
| 电流消耗（SM总线） | 185 mA |
| 电流消耗（24 V DC） | 200 mA |
| 数字输入 | |
| 输入点数 | 16 |
| 类型 | 漏型/源型（IEC 1类漏型） |
| 额定电压 | 4 mA 时 24 V DC，额定值 |
| 允许的连续电压 | 最大 30 V DC |
| 浪涌电压 | 35 V DC，持续 0.5 s |
| 逻辑1信号（最小） | 2.5 mA 时 15 V DC |
| 逻辑0信号（最大） | 1 mA 时 5 V DC |
| 隔离（现场侧与逻辑侧） | 707 V DC（型式测试） |
| 隔离组 | 2 |
| 滤波时间 | 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms（可选择，4 个为一组） |
| 同时接通的输入数 | 16 |
| 电缆长度（米） | 500（屏蔽）；300（非屏蔽） |
| 数字输出 | |
| 输出点数 | 16 |
| 类型 | 固态 － MOSFET（源型） |
| 电压范围 | 20.4 － 28.8 V DC |
| 最大电流时的逻辑 1 信号 | 最小 20 V DC |
| 具有 10 KΩ 负载时的逻辑 0 信号 | 最大 0.1 V DC |
| 电流（最大） | 0.5 A |
| 灯负载 | 5 W |
| 通态触点电阻 | 最大 0.6 Ω |
| 每点的漏泄电流 | 最大 10μA |
| 浪涌电流 | 8 A，最长持续 100 ms |
| 过载保护 | 无 |
| 隔离（现场侧与逻辑侧） | 707 V DC（型式测试） |
| 隔离组 | 1 |
| 每个公共端的电流 | 8A |
| 电感钳位电压 | L+ - 48 V，1 W 损耗 |
| 开关延迟 | 断开到接通最长为 50μs |
| 接通到断开最长为 200μs | |
| 机械寿命（无负载） | － |
| 额定负载下的触点寿命 | － |
| RUN － STOP 时的行为 | 上一个值或替换值（默认值为 0） |
| 同时接通的输出数 | 16 |
| 电缆长度（米） | 500（屏蔽）；150（非屏蔽） |
