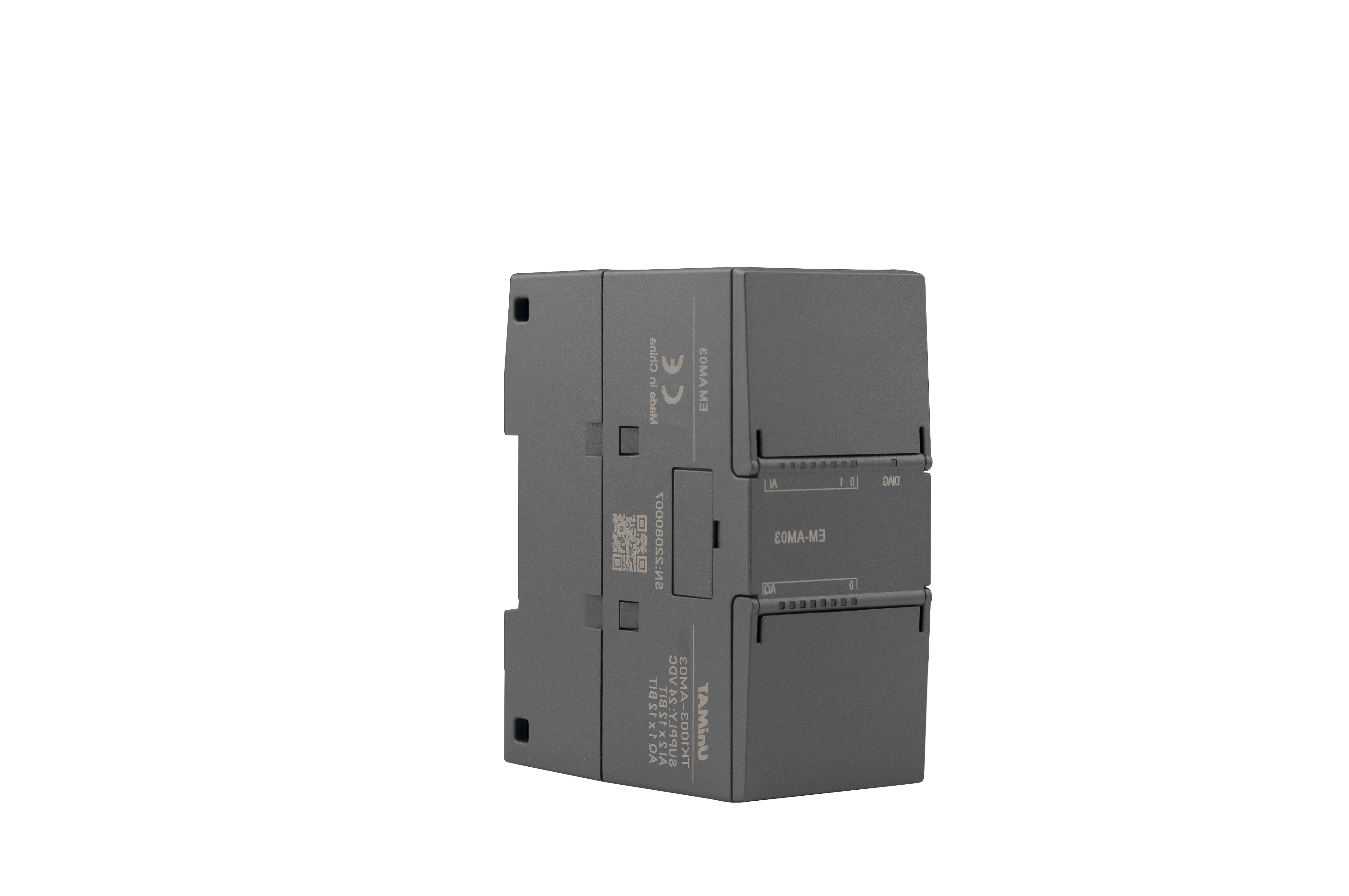

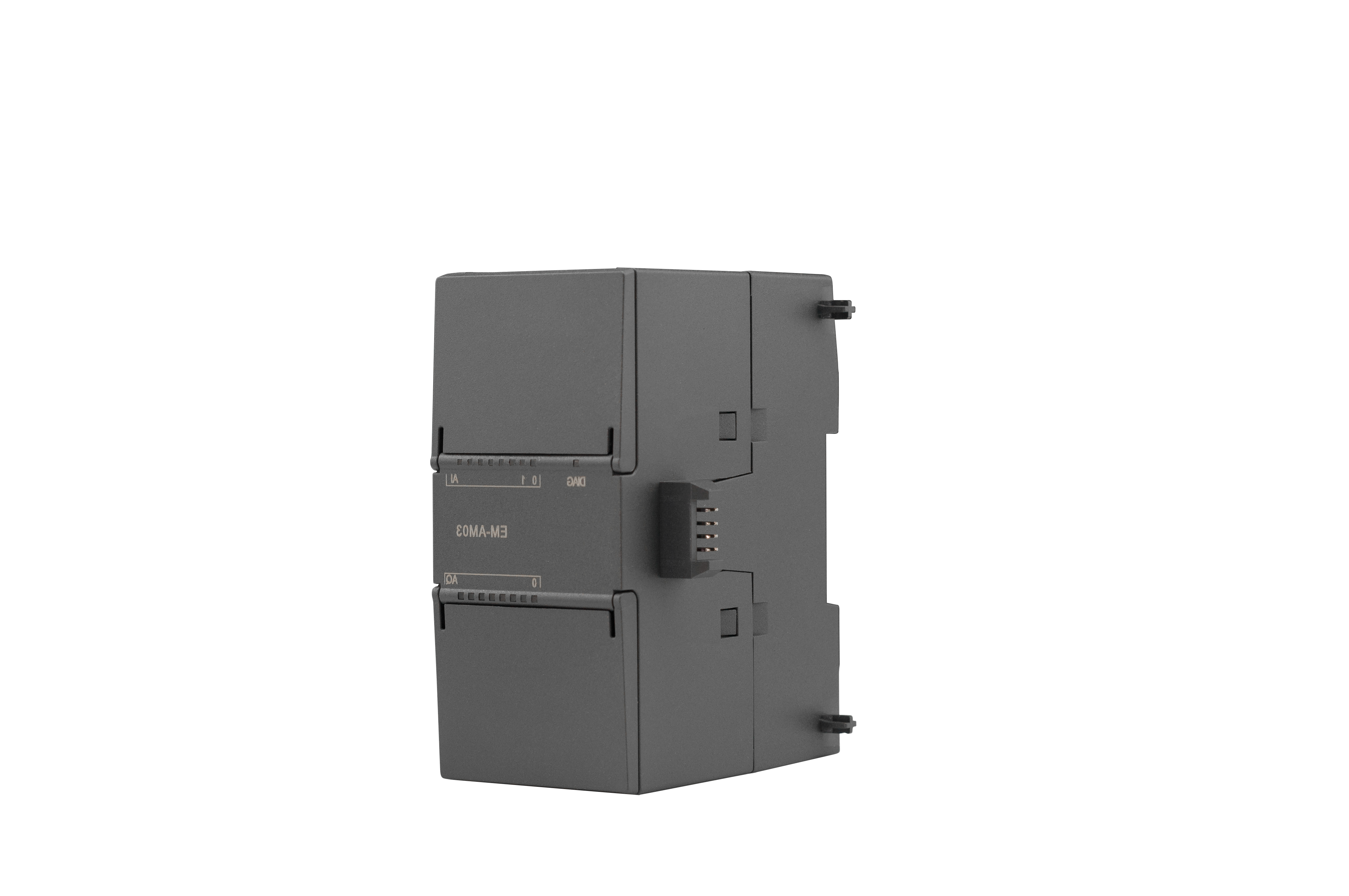

| 型号 | EM AM03 |
| 订货号 | TK1003-AM03 |
| 常规 | |
| 尺寸 W x H x D（mm） | 45 x 100 x 81 |
| 重量 | 172 g |
| 功耗 | 1.1 W（空载） |
| 电流消耗（SM 总线） | 60 mA |
| 电流消耗（24 V DC） | 30 mA（空载） |
| 模拟输入 | |
| 输入路数 | 2 |
| 类型 | 电压或电流（差动）：可 2 个选为一组 |
| 范围 | ±10 V，±5 V，±2.5 V，或 0 ~ 20 mA |
| 满量程范围（数据字） | -27,648 ~ 27,648 |
| 过冲/下冲范围（数据字） | 电压：27,649 ~ 32,511/-27,649 ~ -32,512 电流：27,649 ~ 32,511/-4,864 ~ 0 |
| 上溢/下溢（数据字） | 电压：32,512 ~ 32,767/-32,513 ~ -32,768 电流：32,512 ~ 32,767/-4,865 ~ -32,768 |
| 分辨率 | 电压模式：12 位 + 符号位 电流模式：12 位 |
| 最大耐压/耐流 | ±35 V / ±40 mA |
| 平滑化 | 无，弱，中或强 |
| 噪声抑制 | 400，60，50 或 10 Hz |
| 隔离（现场侧与逻辑侧） | 无 |
| 精度（25 ˚C /0 ~ 55 ˚C） | 电压模式：满量程的±0.1 %/±0.2 % 电流模式：满量程的±0.2 %/±0.3 % |
| 共模抑制 | 40 dB，DC 到 60 Hz |
| 工作信号范围 | 信号加共模电压必须小于 +12 V 且大于 - 12 V |
| 电缆长度（最大值） | 100 m，屏蔽双绞线 |
| 模拟输出 | |
| 输出路数 | 1 |
| 类型 | 电压或电流 |
| 范围 | ±10 V 或 0 ~ 20 mA |
| 分辨率 | 电压模式：11 位+ 符号位 电流模式：11 位 |
| 满量程范围（数据字） | 电压：-27,648 ~ 27,648 电流：0 ~ 27,648 |
| 精度（25 ˚C/0 ~ 55 ˚C） | 满量程的 ± 0.5 %/ ±1.0 % |
| STOP 模式下的输出状态 | 上一个值或替换值（默认值为 0） |
| 隔离（现场侧与逻辑侧） | 无 |
| 电缆长度（最大值） | 100 m，屏蔽双绞线 |
| 诊断 | |
| 上溢/下溢 | √ |
| 对地短路（仅限电压模式） | √ |
| 断路（仅限电流模式） | √ |
| 24 V DC | √ |
