| 订货号 | |

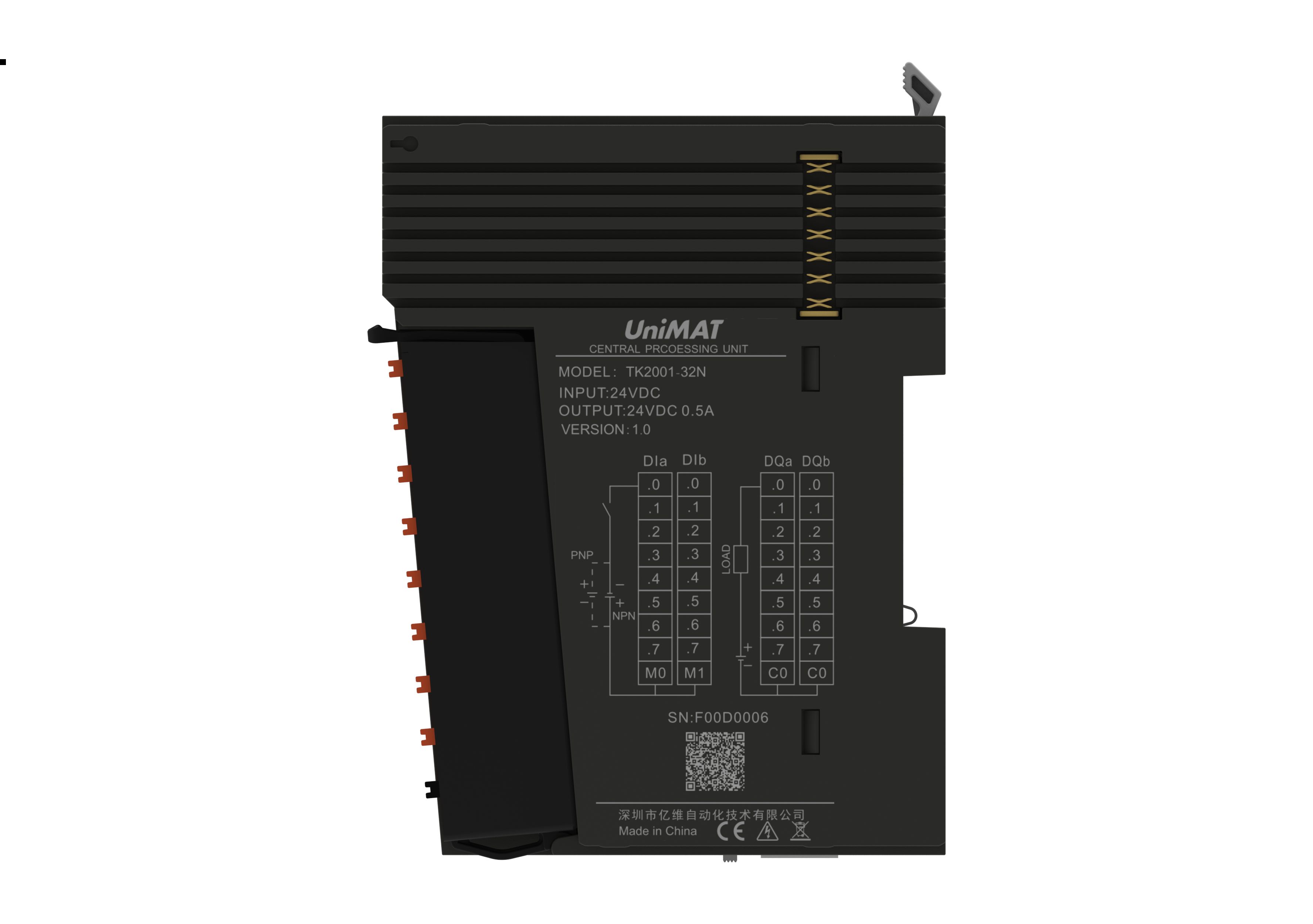

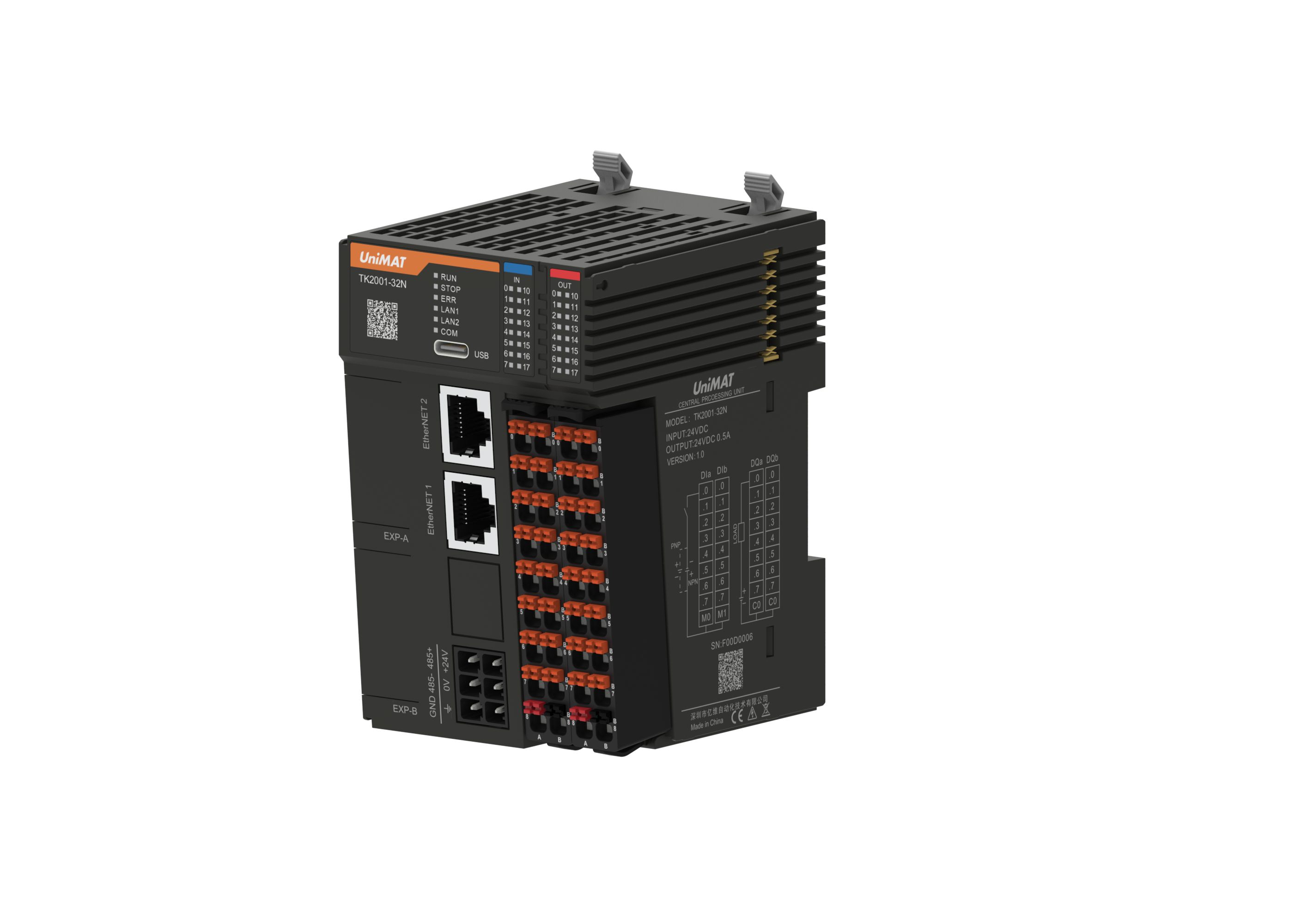

| TK2001-32N | |
| 尺寸W*H*D(mm) | 80*114.5*80 |
| 功耗 | 1.5W |
| 电流供应(带模块) | 1A(20V~30V) |
| CPU特征 | |
| 用户储存器 | 64KB程序存储器/32KB数据存储器/12KB保持性存储器 |

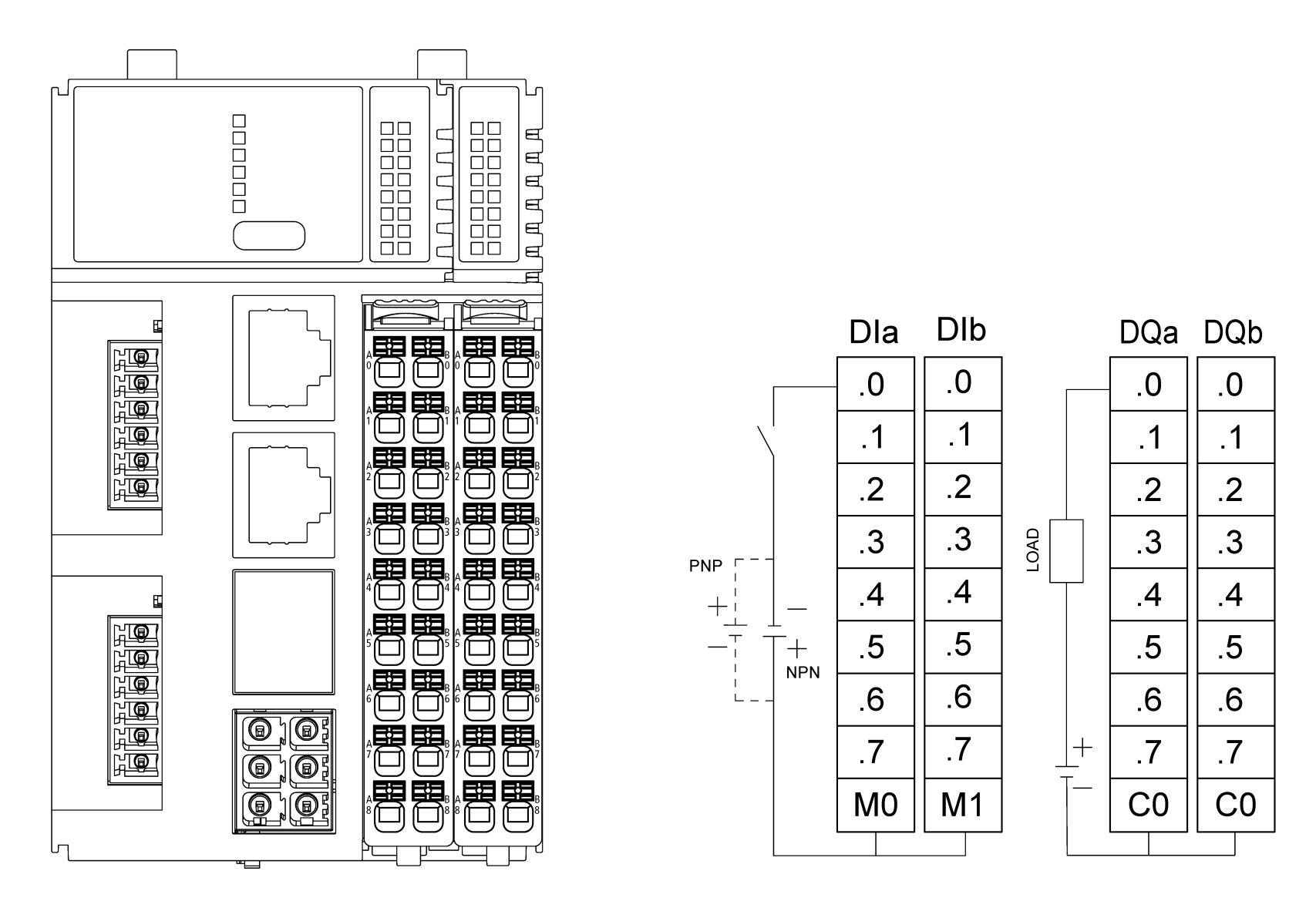

| 板载数字I/O | 16点输入(4个高速输入通道)/16点输出(3个高速输出通道) |
| 过程映像大小 | 10240位输入(1)/10240位输出(Q) |
| 模拟映像 | 256个字的输入(Al)/256个字的输出(AQ) |
| 位存储器(M) | 256位 |
| 临时(局部)存储 | 主程序中64字节，每个子程序和中断程序中64字节 |
| I/O模块扩展 | 最多16个扩展模块 |
| 信号板扩展 | 支持2个BD信号板(仅BD01支持完整通信口),BD02不支持CAN |
| 高速计数器 | 单相：3个100 KHz 正交相位：1个100 KHz |
| 脉冲输出 | 3路100 KHz |
| 脉冲捕捉输入 | 14个 |
| 循环中断 | 共2个，分辨率为1ms |
| 沿中断 | 6个上升沿和6个下降沿 |
| 实时时钟精度 | +/-60秒/月(25摄氏度，常温) |
| 实时时钟保持时间 | 内置可充电锂电池 |
| 运算性能 | |
| 布尔运算 | <0.15 μs/指令 |
| 移动字 | <1.2 μs/指令 |
| 实数数学运算 | <3.6 μs/指令 |
| 端口数 | Type-C接口：1个(支持U盘更新程序) 以太网：2 (双网口，单ip) 串行端口：1个(RS485)(COMO) 扩展端口：可选485 BD卡*2(COM1/COM2)支持PPI自由口及Modbus RTU |
| 以太网链接数 | 以太网：可自动配置16个 |
| 数据传输率 | 网口：10/100 Mb/s RS485系统协议：9600,19200和187500 bps RS485自由端口：2400到115200 bps(不支持数据位7位) |
| 隔离(外部信号与PLC逻辑侧) | 以太网：变压器隔离，1500VDC RS485:隔离 |
| 电源输入 | |
| 电压范围 | 20.4～28.8V DC |
| 浪涌电流(最大) | 28.8 VDC时12A |
| 隔离(输入电源与逻辑侧) | 隔离 |
| 内部保险丝 | 2A,60V,慢速熔断 |
| 数字输入 | |
| 输入点数 | 16 |
| 额定电压 | 高速点24VDC/8.5mA低速点24VDC/4.5mA(高速点指的是前8个端子) |
| 允许的连续电压 | 最大30 VDC |
| 浪涌电压 | 35V DC,持续0.5s |
| 逻辑1信号(最小) | 高速点11VDC/3.5mA低速点15VDC/2.5mA |
| 逻辑0信号(最大) | 高速点5VDC/1.5mA低速点5VDC/1mA |
| 隔离(现场侧与逻辑侧) | 500VAC持续1min |
| 滤波时间 | 支持0、6.4ms和12.8ms(高速计数器不受滤波影响；方向、复位有影响) |
| HSC输入频率(最大) | 单相：3个100 KHz AB相：1个100 KHz |
| 电缆长度 | 500m(屏蔽),300m(非屏蔽),HSC 50米(屏蔽) |
| 数字输出 | |
| 输出点数 | 16 |
| 类型 | 晶体管 |
| 电压范围 | 20.4～28.8V DC |
| 类型 | 漏型 |
| 每点的额定电流(最大) | 0.5A |
| 每个公共端的额定电流(最大) | 2A |
| 灯负载 | 5W |
| 通态电阻 | 最大0.6Ω |
| 瞬态电流 | 8A,最长持续100 ms |
| STOP模式下的输出状态 | 上一个值或替换值(默认值为0) |
| 电缆长度 | 500m(屏蔽),150m(非屏蔽) |
| 环境参数 | |
| 工作环境温度 | -10℃~60℃(水平安装),-10℃~50℃(垂直安装) |
| 运输环境温度 | -20℃~80℃ |
| 环境相对湿度 | 5～95%,无凝结(RH等级2,符合IEC60068-2) |
| 防护等级 | IP20 |
| 机械等级(振动) | 符合IEC61131-2 |
| 接地 | D种接地(接地电阻：100Q以下),不允许与强电系统共同接地 |
| 使用环境 | 无腐蚀性、可燃性气体，导电性尘埃(灰尘)不严重的地点 |
| 使用高度 | 2000M以下(在加压至大气压以上的环境下不能使用。否则有可能发生故障。) |
| 上位机 | 支持天启Tinkey |
