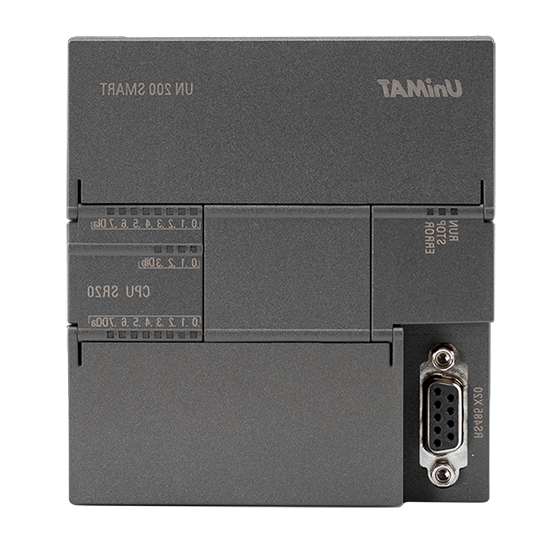

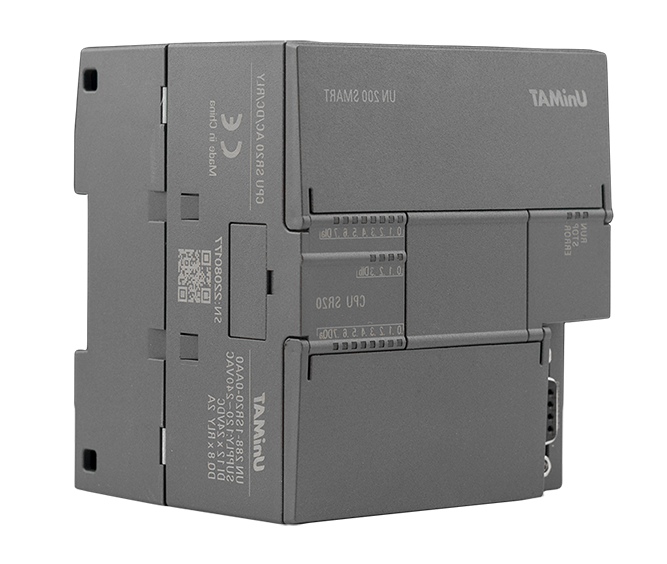

| 型号 | CPU SR20 |
| 定货号 | UN 288-1SR20-0AB0 |

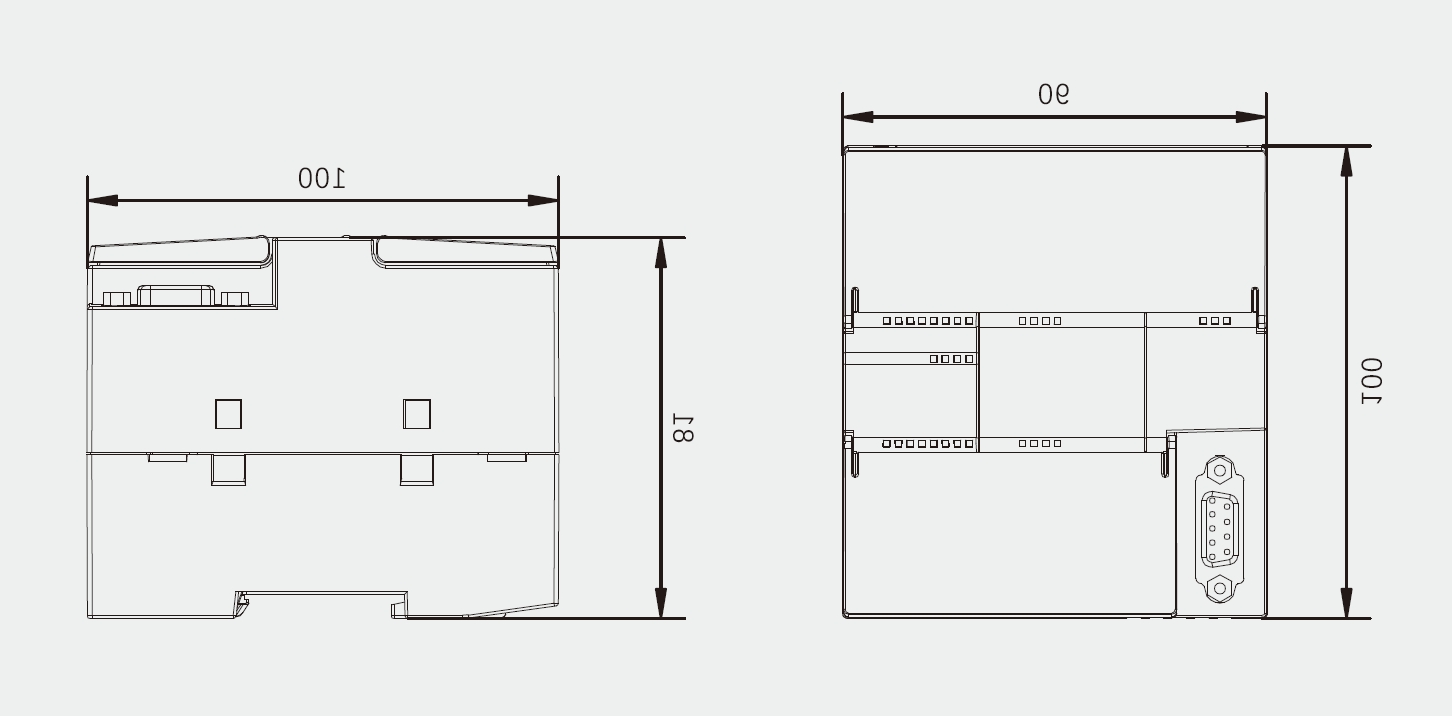

| 尺寸 W x H x D（mm） | 90 x 100 x 81 |
| 电流供应（24 V DC） | 最大 300 mA |
| 数字输入电流消耗（24 V DC） | 所用的每点输入 4 mA |
| CPU 特征 | |
| 用户储存器 | 32KB 程序存储器/12KB 数据存储器/12 KB 保持性存储器 |
| 板载数字 I/O | 12 点输入/8 点数出 |
| 模块扩展 | 最多 6个扩展模块 |
| 信号板扩展 | 最多 1 个信号板 |
| 高速计数器 | 共 6 个 |
| 单相：6个 200 KHz | |
| AB相位：4个 100 KHz | |
| 通信 | |
| 端口数 | 以太网:1个PG通信,OUC+PUT/GET+HMI共享6个 |
| 串行端口：1（RS485） | |
| 扩展端口：可选RS232/485 BD板（可切换） | |
| 编程设备 | 串行端口：1 个连接，以太网口: 1 个连接 |
| 电源输入 | |
| 电压范围 | 85 ~ 264 V AC |
| 电源输出 | |
| 电压范围 | 20.4 ~ 28.8 V DC |
| 额定输出电流（最大） | 300 mA |
| 数字输入 | |
| 输入点数 | 12 |
| 类型 | 漏型/源型 |
| 额定电压 | 普通DI点：4 mA 时 24 V DC，额定值 |
| 高速DI点：6.5 mA 时 24 V DC，额定值 | |
| 允许的连续电压 | 最大 30 V DC |
| HSC 输入频率（最大） | 单相：6个 200 KHz |
| AB相：4个 100 KHz | |
| 数字输出 | |
| 输出点数 | 8 |
| 类型 | 继电器，干触点 |
| 电压范围 | 5 ~ 30 V DC 或 5 ~ 250 V AC |
| 每点的额定电流（最大） | 2.0 A |
