| 型号 |

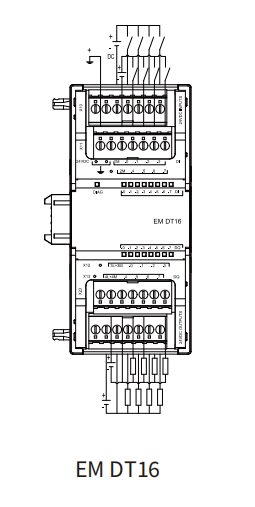

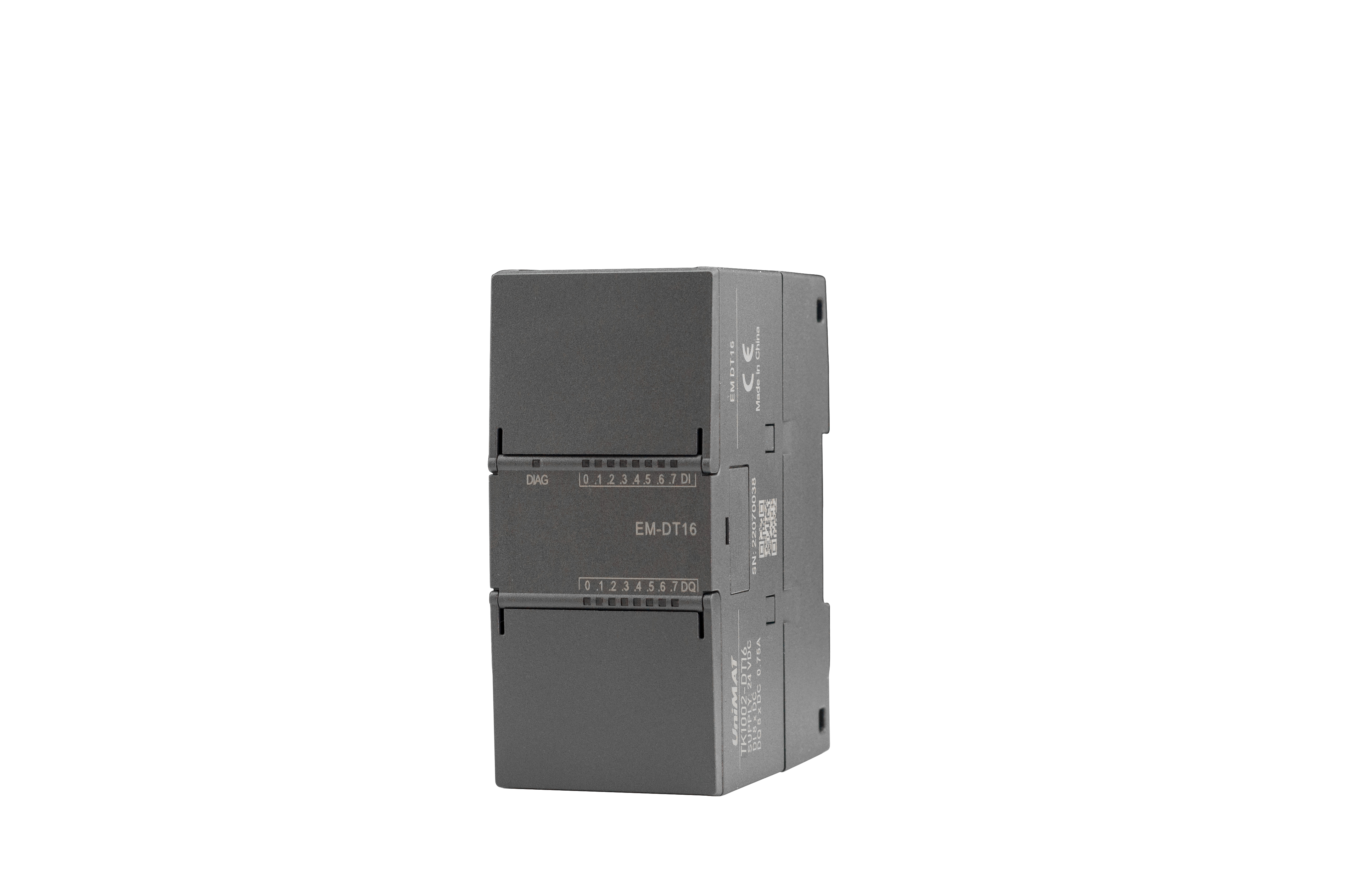

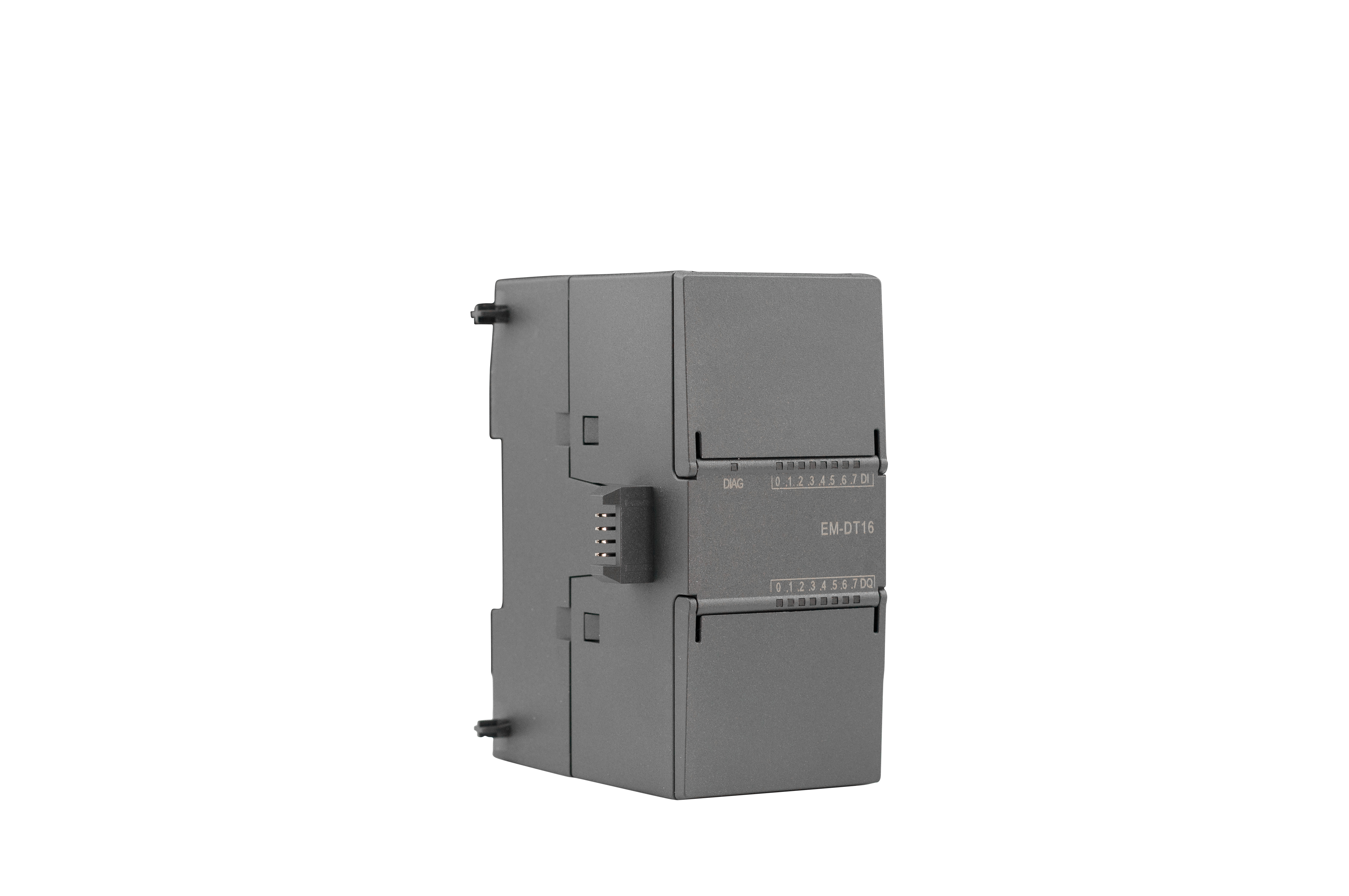

EM DT16 |
| 订货号 |
TK1002-DT16 |

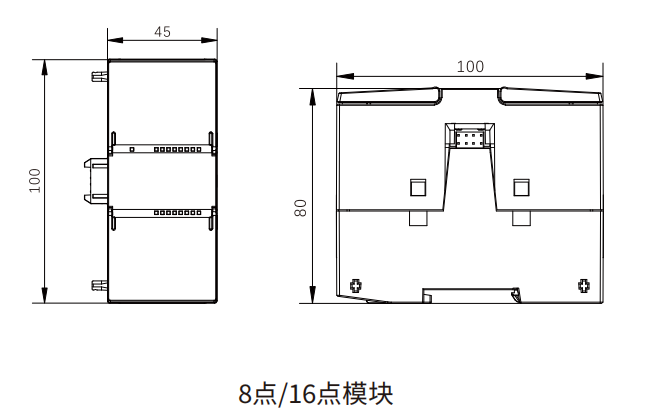

| 尺寸 W x H x D（mm） |
45 x 100 x 81 |
| 重量 |
179.7 g |
| 功耗 |
2.5 W |
| 电流消耗（SM 总线） |
145 mA |
| 电流消耗（24 V DC） |
所用的每点输入 4 mA |
| － |
| 数字输入 |
|
| 输入点数 |
8 |
| 类型 |
漏型/源型 |
| 额定电压 |
4 mA 时 24 V DC，额定值 |
| 允许的连续电压 |
最大 30 V DC |
| 浪涌电压 |
35 V DC，持续 0.5 s |
| 逻辑 1 信号（最小） |
15 V DC |
| 逻辑 0 信号（最大） |
5 V DC |
| 隔离（现场侧与逻辑侧） |
500 V AC，持续 1 min |
| 隔离组 |
2 |
| 同时接通的输入数 |
8 |
| 电缆长度 |
500 m（屏蔽），150 m（非屏蔽） |
| 数字输出 |
|
| 输出点数 |
8 |
| 类型 |
固态-MOSFET（源型） |
| 电压范围 |
20.4 ~ 28.8 V DC |
| 最大电流时的逻辑 1 信号 |
最小 20 V DC |
| 具有 10 KΩ 负载时的逻辑 0 信号 |
最大 0.1 V DC |
| 每点的额定电流（最大） |
0.75 A |
| 灯负载 |
5 W |
| 通态触电电阻 |
最大 0.6 Ω |
| 每点的漏电流 |
最大 10 μA |
| 浪涌电流 |
8 A，最大持续 100 ms |
| 过载保护 |
无 |
| 隔离（现场侧与逻辑侧） |
500 V AC，持续 1 min |
| 隔离电阻 |
－ |
| 断开触电间的绝缘 |
－ |
| 隔离组 |
2 |
| 每个公共端的电流 |
3 A |
| 电感钳位电压 |
- 48 V |
| 开关延迟 |
最长 10 ms |
| 机械寿命（无负载） |
－ |
| 额定负载下的触电寿命 |
－ |
| STOP 模式下的输出状态 |
上一个值或替换值（默认值为 0） |
| 同时接通的输出数 |
8 |
| 电缆长度 |
500 m（屏蔽），150 m（非屏蔽） |
-
