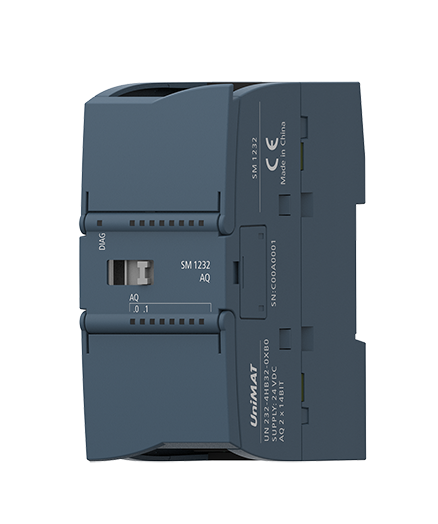

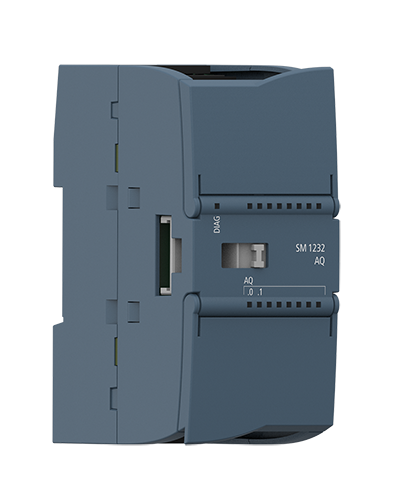

| 型号 | SM 1232 AQ 2x14 位 |
| 订货号 | UN 232-4HB32-0XB0 |
| 常规 | |
| 尺寸 W x H x D（mm） | 45 x 100 x 75 |
| 重量 | 180g |
| 功耗 | 1.8W |
| 电流消耗（SM总线） | 80 mA |
| 电流消耗（24 V DC） | 45 mA（无负载） |
| 模拟输出 | |
| 输出路数 | 2 |
| 类型 | 电压或电流 |
| 范围 | ±10 V、0 － 20 mA 或 4 － 20 mA |
| 分辨率 | 电压：14 位；电流：13 位 |
| 满量程范围（数据字） | 电压：-27,648 － 27,648；电流：0 － 27,648 |
| 精度（25℃/0-55℃） | 满量程的 ±0.3 %/±0.6 % |
| 稳定时间（新值的95%） | 电压：300μS（R）、750μS（1 uF）；电流：600μS（1 mH）、2 ms（10 mH） |
| 负载阻抗 | 电压：≥ 1000 Ω；电流：≤ 600 Ω |
| RUN － STOP 时的行为 | 上一个值或替换值（默认值为 0） |
| 隔离（现场侧与逻辑侧） | 无 |
| 电缆长度（米） | 100 米，屏蔽双绞线 |
| 诊断 | |
| 上溢/下溢 | √ |
| 对地短路（仅限电压模式） | √ |
| 断路（仅限电流模式） | √ |
| 24 V DC低压 | √ |
