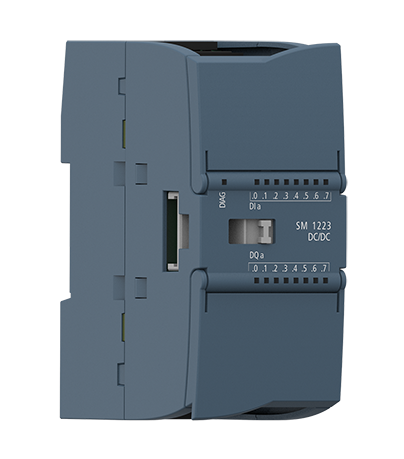

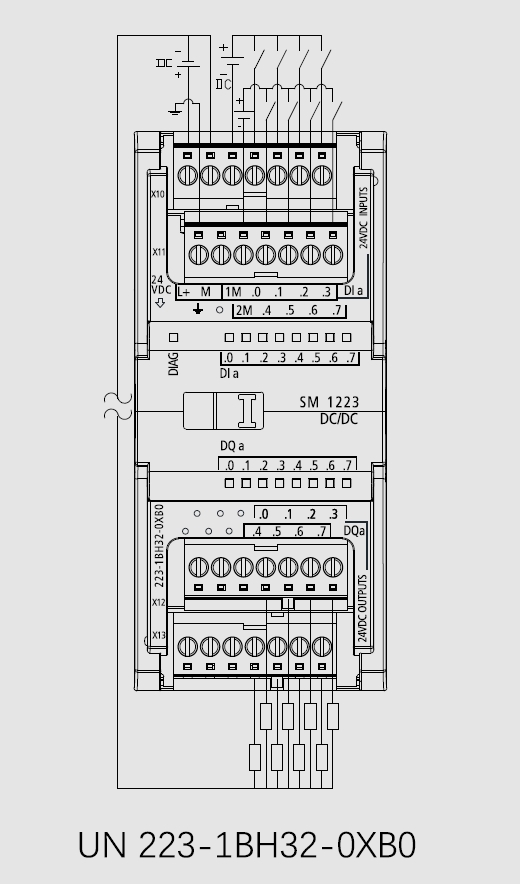

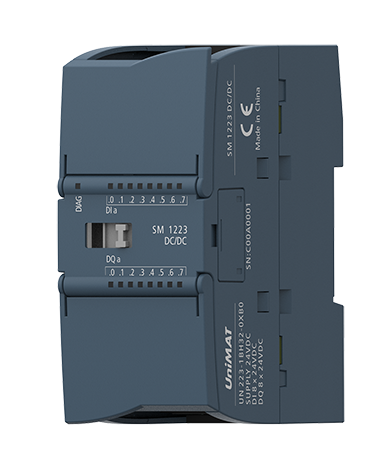

| 型号 | UN 223-1BH32-0XB0 |
| 物理特性 | |
| 尺寸（W*H*D） | 45*100*75mm |
| 重量 | 210g） |
| 功耗 | 3W |
| 消耗电流（DC24V） | 150mA |
| 数字量输入特性 | |
| 本机集成数字量输入点数 | 8点固定输入 |
| 输入类型 | PNP/NPN |
| 额定电压 | 24VDC，4mA |
| 最大持续允许电压 | 30V DC |
| 浪涌电压 | 35VDC，0.5秒 |
| 逻辑1[最小] | 15VDC时， 2.5mA |
| 逻辑0[最大] | 5VDC时，1mA |
| 隔离（现场侧与逻辑侧） | 707V DC(型式测试) |
| 隔离组 | 2 |
| 滤波时间 | 0.2、0.4、0.8、1.6、3.2、6.4和12.8ms（可选择，4个为一组） |
| 同时接通的输入数 | 8 |
| 电缆长度（最大） | 标准输入：500米(屏蔽线)，300米（非屏蔽线） |
| 数字量输出特性 | |
| 数字量输出点数 | 8 晶体管输出 |
| 输出类型 | 固态-MOSFET ，源型 |
| 电压范围 | 20.4~28.8V |
| 浪涌电流（最大） | 8A，100ms |
| 逻辑1 | 最小20V DC |
| 逻辑0（10K负载） | 最大0.1V DC |
| 每点额定电流（最大） | 0.5A/单点 ； |
| 隔离（现场侧与逻辑侧） | 707V DC(型式测试) |
| 隔离组 | 1 |
| 灯负载[最大] | 5W |
| 接通电阻[接点] | 最大0.6Ω |
| 脉冲频率[最大] | - |
| 机械寿命周期 | - |
| 触点寿命 | - |
| 屏蔽（最大值） | 500米 |
| 非屏蔽（最大值） | 150米 |
