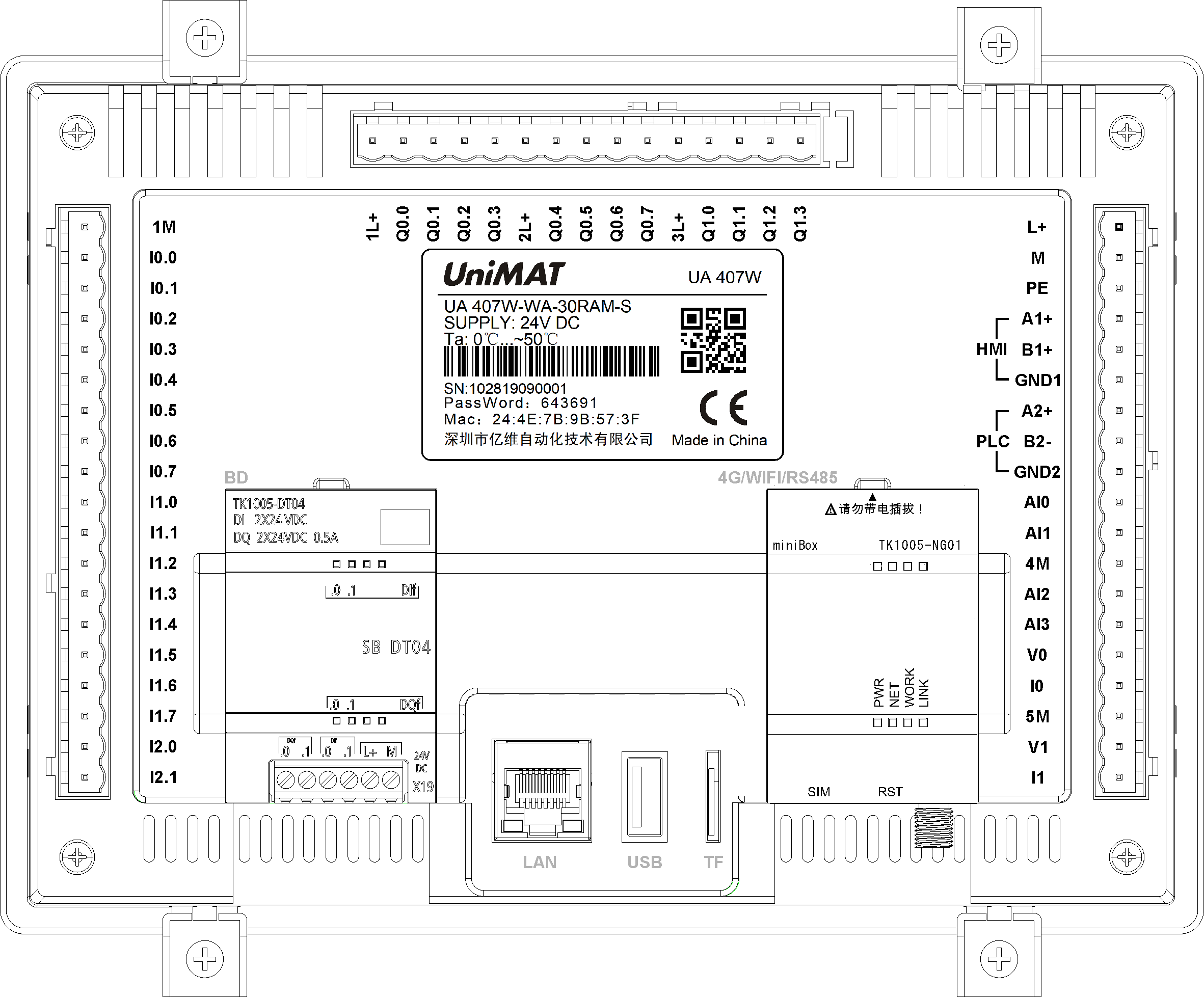

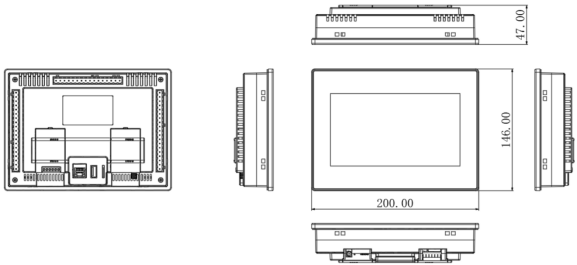

订货号 |
UA 407W-WA-20RAM-S |
UA 407W-WA-30RAM-S |
|
功耗 |
12W |
14W |
|
数字输入电流消耗（24 V DC） |
所用的每点输入 4 mA |
|
|
CPU特征 |
||
|
用户储存器 |
30KB 程序存储器/12 KB 数据存储器/12 KB 保持性存储器 |
|
|
板载数字 I/O |
12 输入/8 输出 |
18 输入/12输出 |
|
过程映像大小 |
256 位输入 (I)/256 位输出 (Q) |
|
|
模拟映像 |
56个字的输入(AI)/56个字的输出(AQ) |
|
|
位存储器（M） |
256 位 |
|
|
临时（局部）存储 |
主程序中 64 字节，每个子程序和中断程序中 64 字节 |
|
|
信号板扩展 |
支持2个SB信号板 |
|
|
高速计数器 |
单相：4 个 60 KHz （支持功能，详见本文最下面的表格） |
|
|
正交相位：1个 30 KHz |
||
|
脉冲输出 |
不支持 |
|
|
脉冲捕捉输入 |
14 个 |
|
|
循环中断 |
共 2 个，分辨率为 1 ms |
|
|
沿中断 |
6 个上升沿和 6 个下降沿 |
|
|
运算性能 |
||
|
布尔运算 |
<0.15 μs/指令 |
|
|
移动字 |
<1.2 μs/指令 |
|
|
实数数学运算 |
<3.6 μs/指令 |
|
|
用户程序元素 |
||
|
POU |
类型/数量 |
|
|
• 主程序：1 个 |
||
|
• 子程序：128 个（0 到 127） |
||
|
• 中断程序：128 个（0 到 127）嵌套深度 |
||
|
• 来自主程序：8 个子程序级别 |
||
|
• 来自中断程序：4 个子程序级别 |
||
|
累加器 |
4 个 |
|
|
定时器 |
类型/数量 |
|
|
• 非保持性（TON，TOF）：192 个 |
||
|
• 保持性：64 个 |
||
|
计数器 |
256 个 |
|
|
通讯 |
||
|
端口数 |
以太网：1 |
|
|
Port0：RS485，支持PPI自由口及Modbus RTU |
||
|
扩展端口：可选485 SB卡*1（port1）支持PPI自由口及Modbus RTU |
||
|
串口都支持世界杯365买球欢迎您推荐SMART-modbusRTU库： UN Modbus RTU Master(v1.0).smartlib UN Modbus RTU Slave(v1.0).smartlib |
||
|
以太网链接数 |
以太网：（总数11）可自动配置10个 |
|
|
数据传输率 |
网口：10/100 Mb/s |
|
|
RS485 系统协议：9600，19200 和 187500 bps |
||
|
RS485 自由端口：2400 到 115200 bps（不支持数据位7位） |
||
|
隔离（外部信号与 PLC 逻辑侧） |
以太网：变压器隔离， 1500 V DC RS485：无 |
|
|
电源输入 |
||
|
电压范围 |
20.4 ~ 28.8 V DC |
|
|
浪涌电流（最大） |
28.8 V DC 时 12 A |
|
|
隔离（输入电源与逻辑侧） |
1500 V AC |
|
|
内部保险丝 |
2A，60 V，慢速熔断 |
|
|
数字输入 |
||
|
输入点数 |
12 |
18 |
|
类型 |
漏型/源型 |
|
|
额定电压 |
3.9 mA 时 24 V DC，额定值 （不支持5V） |
|
|
允许的连续电压 |
最大 30 V DC |
|
|
浪涌电压 |
35 V DC，持续 0.5 s |
|
|
逻辑 1 信号（最小） |
2.5 mA 时 15 V DC |
|
|
逻辑 0 信号（最大） |
1 mA 时 5 V DC |
|
|
隔离（现场侧与逻辑侧） |
500 V AC 持续 1 min |
|
|
滤波时间 |
支持0、6.4ms和12.8ms（高速计数器不受滤波影响；方向、复位有影响） |
|
|
HSC 输入频率（最大） |
单相：4 个 60 KHz AB相：1 个 30 KHz |
|
|
电缆长度 |
500m（屏蔽），300m（非屏蔽），HSC 50米(屏蔽) |
|
|
数字输出 |
||
|
输出点数 |
8 |
12 |
|
类型 |
继电器，干触点 |
|
|
电压范围 |
5 ~ 30 V DC 或 5 ~ 250 V AC |
|
|
每点的额定电流（最大） |
2.0 A |
|
|
每个公共端的额定电流（最大） |
10A |
|
|
灯负载 |
30 W DC/200 W AC |
|
|
通态电阻 |
新设备最大为 0.2 Ω |
|
|
开关延迟 |
最长 10 ms |
|
|
继电器最大开关频率 |
10,000,000 断开/闭合周期 |
|
|
机械寿命（无负载） |
100,000 断开/闭合周期 |
|
|
额定负载下的触点寿命 |
触点闭合时为 7 A |
|
|
浪涌电流 |
无 |
|
|
过载保护 |
500m（屏蔽），150m（非屏蔽） |
|
|
电缆长度 |
上一个值或替换值（默认值为 0） |
|
|
STOP 模式下的输出状态 |
继电器，干触点 |
|
|
模拟量输入 |
||
|
输入点数 |
4 |
|
|
类型 |
单端 |
|
|
电压输入范围 |
0～10 V |
|
|
电流输入范围 |
0～20mA |
|
|
电压数据范围 |
||
