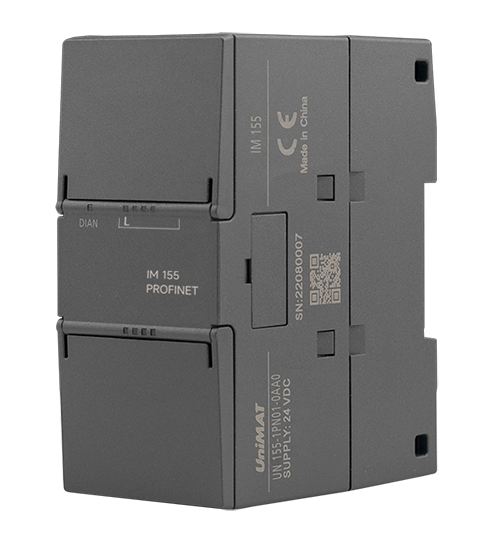

| 型号 | IM 155 | |
| 订货号 | UN 155-1PN01-0AB0 | |
| 物理特性 | ||

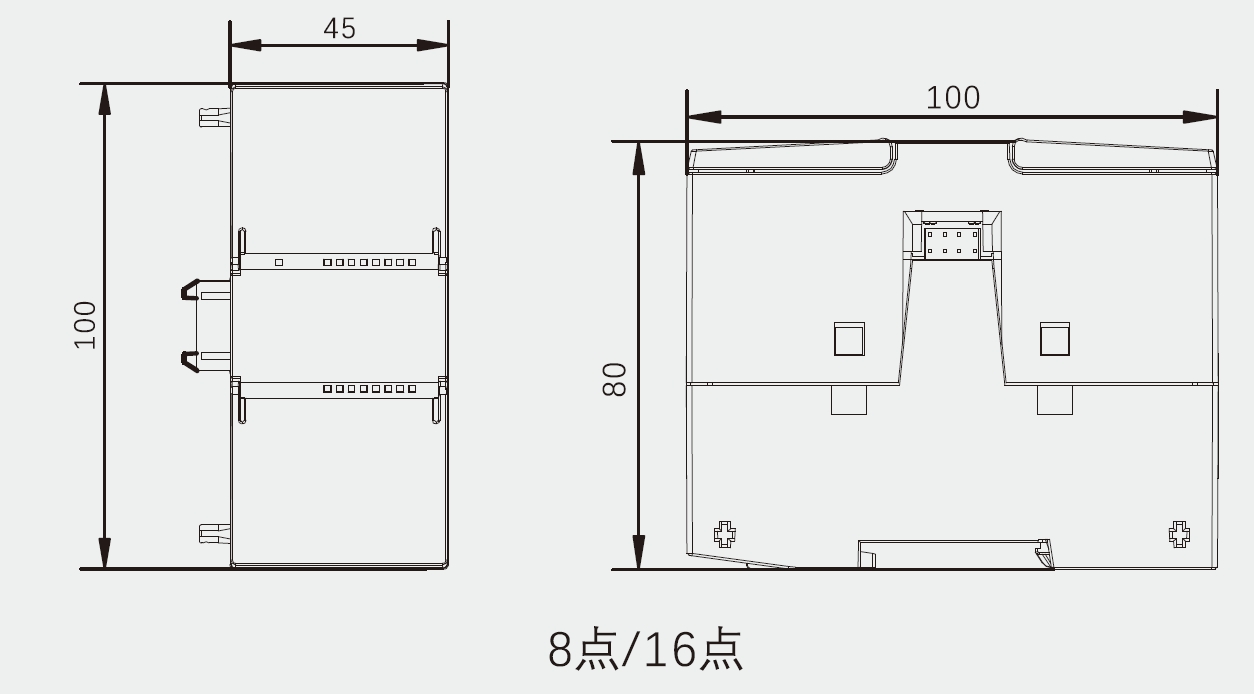

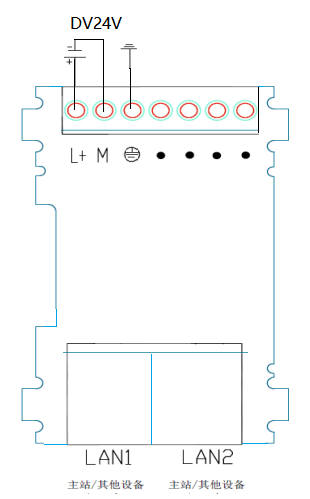

| 尺寸（W*H*D） | 45*100*81 mm | |
| 功耗 | 2.5 W（本体） | |
| 电源特性 | ||
| 额定电压 | DC 24V | |
| 输入电压 | DC 20.4至28.8V | |
| 输入电流 | 100mA（DC 24V时） | |
| 冲击电流 | 12A，28.8V DC时 | |
| 保险 | 2A 60V慢熔 | |
| 总线电流 | 最大0.8A | |
| LED指示灯定义 | ||
| DIAG | ON: 红色: 总线错误，组态错误，模块报错，与PLC断开通信 | |
| (红色) | 绿色: 无错误 | |
| (绿色） | OFF: 未接通24V电源 | |
| L | ON: 常亮：Profinet 总线通讯正常 | |
| (绿色) | 闪烁：Profinet 总线通讯故障，与plc断开连接 | |
| OFF：RJ45-1和RJ45-2两个网口都没有"有效连接"（连接plc或者交换机） | ||
| PIR/P2R(RJ45口绿色指示灯) | ON: 有到交换机/PN主站的连接 | |
| OFF: 没有到交换机/PN主站的连接 | ||
| PIR/P2R(RJ45口黄色指示灯) | ON: 有到交换机/PN主站的数据收发 | |
| OFF: 没有到交换机/PN主站的数据收发 | ||
| D6（中板绿灯） | ON: 24V供电(TPS-1正确启动） | |
| OFF:没有接通24V电源 | ||
| Flashing：TPS-1正在等待主机CPU的同步（与mcu断开连接） | ||
| D7（中板红灯） | ON: 通信中有诊断错误 | |
| OFF: 无错误 | ||
| 拓展I/O能力 | ||
| 本机IO | 无 | |
| 协议类型 | SMART背板总线协议 | |
| 最多支持模块数 | 最多8个（任意组合）SMART系列标准数字量，模拟量，和温度模块 | |
| I/O最大配置 | 模拟量最大配置可达64AI/64AQ | |
| 数字量最大配置可达256DI/256DQ | ||
| 拓扑结构 | 支持星形，树形，线形，环形 | |
| Profinet通讯口 | ||
| 通讯接口 | 2个RJ45以太网通讯口 | |
| 数据传输速率 | 以太网传输速率为10/100Mbps | |
| Profinet传输速率为10/100Mbps，全双工 | ||
| 支持的以太网服务 | Ping ，arp，网络诊断（SNMP）/MIB-2，LLDP | |
| 发送周期 | 250μs~4ms | |
| 硬件组态功能 | ||
| 导入文件类型 | PROFINET从站设备GSD描述文件.XML格式 | |
| 第三方PN主站 | 西门子S7-1200，S7-1500，S7-300，S7-SMART等支持Profinet主站接口的CPU | |
| 环境参数 | ||
| 工作环境温度 | 0℃～60℃（水平安装），0℃～50℃（垂直安装） | |
| 运输环境温度 | -20℃～80℃ | |
| 环境相对湿度 | 5～90%，无凝结（RH等级2，符合IEC61131-2) | |
| 防护等级 | IP20，符合IEC60529 | |
