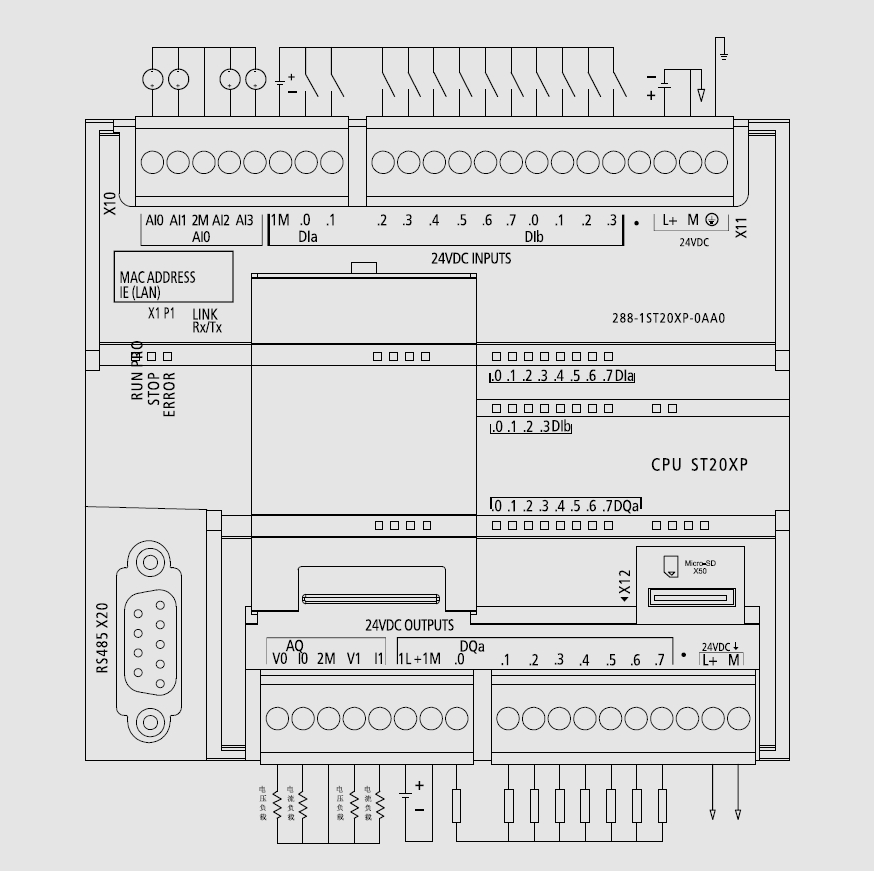

| 型号 | CPU ST20XPE |
| 订货号 | UN 288-1ST20E-XPB0 |
| 尺寸 W x H x D（mm） | 110 x 100 x 81 |
| 电流供应（24 V DC） | 最大 300 mA |
| 数字输入电流消耗 （24 V DC） |
所用的每点输入 4 mA |
| CPU 特征 | |
| 用户储存器 | 32KB 程序存储器/12 KB 数据存储器/12 KB 保持性存储器 |
| 板载数字 I/O | 12 点输入/8 点输出 |
| 模块扩展 | 最多 6个扩展模块 |
| 信号板扩展 | 支持1个SB信号板 |
| 高速计数器 | 单相：4 个 60 KHz |
| 正交相位：1个 30 KHz | |
| 通信 | |
| 端口数 | 以太网：1个PG通信,OUC+PUT/GET+HMI共享11个 |
| 串行端口：2个（RS485）PORT2不支持PPI | |
| 扩展端口：可选485 SB卡*1（PORT1） | |
| 编程设备 | 串行端口：1 个连接，以太网口: 1 个连接 |
| CPU（PUT/GET） | 以太网：（总数8）可自动配置7个 |
| 电源输入 | |
| 电压范围 | 20.4 ~ 28.8 V DC |
| 电源输出 | |
| 电压范围 | 20.4 ~ 28.8 V DC |
| 额定输出电流（最大） | |
| 数字输入 | |
| 输入点数 | 12 |
| 类型 | 漏型/源型 |
| 额定电压 | 3.9mA 时 24 V DC，额定值 (不支持5V) |
| 允许的连续电压 | 最大 30 V DC |
| 逻辑1信号（最小） | 2.4 mA 时 15 V DC |
| 逻辑0信号（最大） | 1 mA 时 5 V DC |
| 滤波时间 | 支持0、6.4ms和12.8ms |
| 数字输出 | |
| 输出点数 | 8 |
| 类型 | 晶体管 |
| 电压范围 | 20.4 ~ 28.8 V DC |
| 每点的额定电流（最大) | 0.75A |
| 模拟量输入 | |
| 输入点数 | 4 |
| 类型 | 单端 |
| 电压输入范围 | 0～10 V |
| 电流输入范围 | 0～20mA |
| 电压数据范围 | 0～+27648 |
| 电流数据范围 | 0～+27648 |
| DC输入阻抗 | ＞100KΩ |
| 最大输入电压 | 30VDC |
| 最大输入电流 | 35mA |
| 分辨率 | 12位，LSB值：3.0mV , 电流12uA |
| 精度 | ±1.0%满量程（典型25℃） |
| ±2.0%满量程（极限-0度~50℃） | |
| 噪声抑制 | 典型-40dB@50Hz |
| AI响应时间 | 200ms |
| 隔离 | 无 |
| 地址 | AIW0~AIW6 |
| 模拟量输出 | |
| 输出点数 | 2输出 |
| 输出类型 | 电压或电流 |
| 电压输出范围 | 0～+10V |
| 电流输出范围 | 0～+20mA |
| 分辨率 | 12位 |
| 数据范围 | 电压：0～+27648 |
| 电流：0～27648 | |
| 精度 | 电压输出±1%满量程，电流输出±1%满量程（典型 25℃） |
| 电压输出±2%满量程，电流输出±2%满量程（极限-0度~50℃） | |
| 最大输出驱动 | 电压 ≥ 5000 Ω |
| 电流 ≤ 500 Ω | |
| 隔离 | 无 |
| 输出响应时间 | 一个扫描周期 |
| 地址 | AQW0~AQW2 |
| Stop模式 | 输出值清零 |
