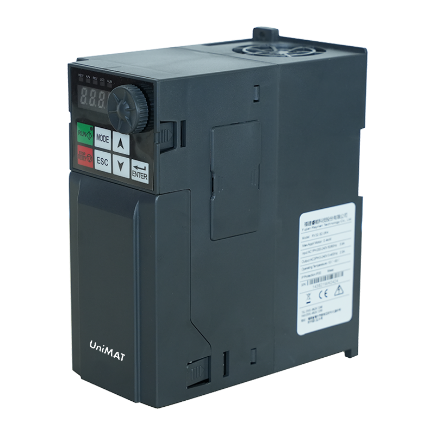

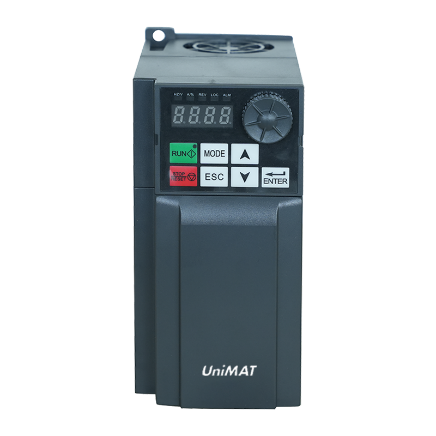

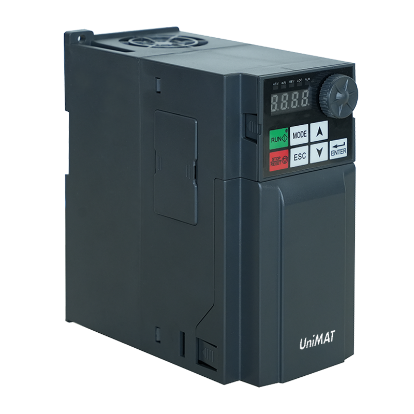

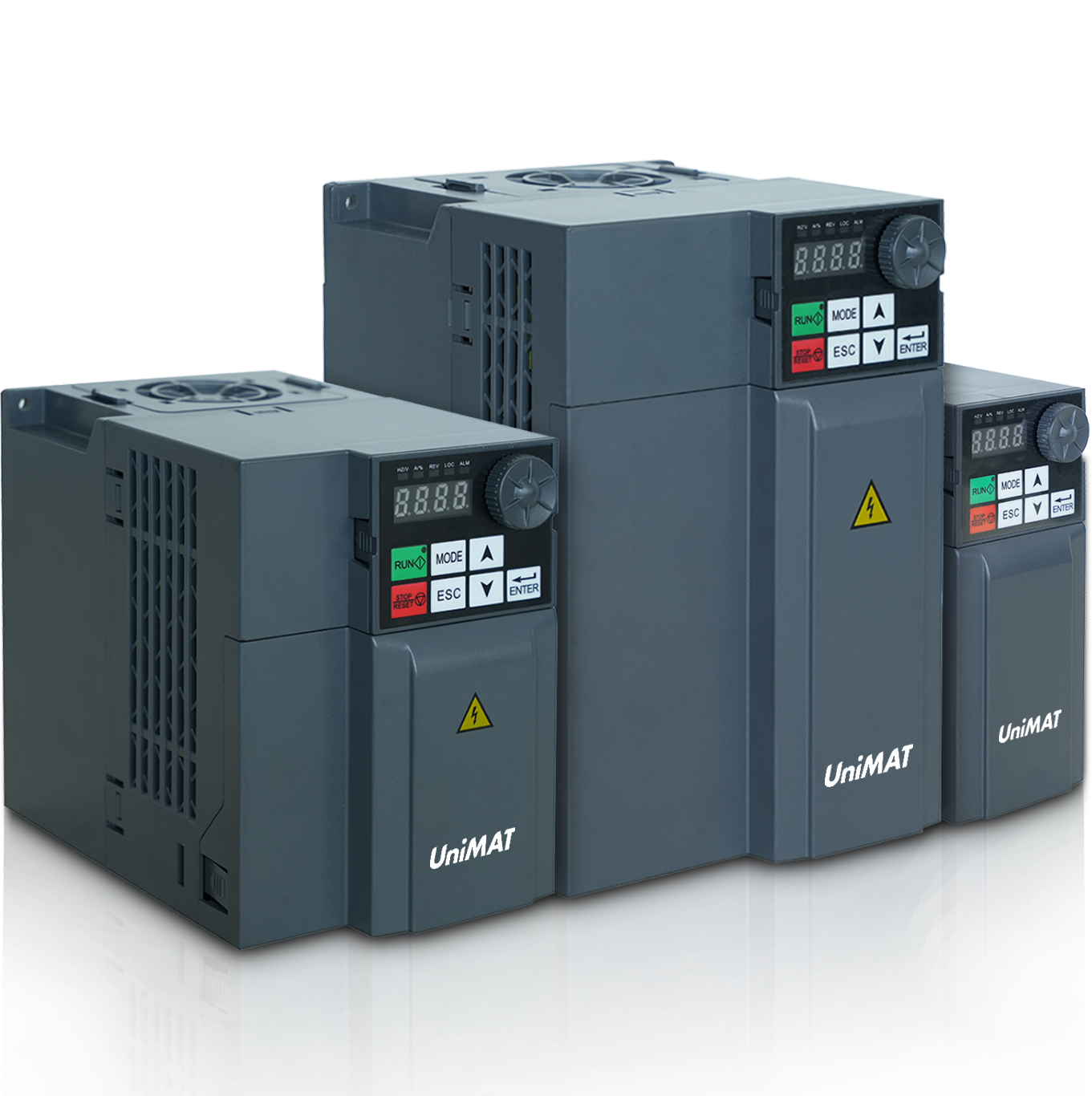

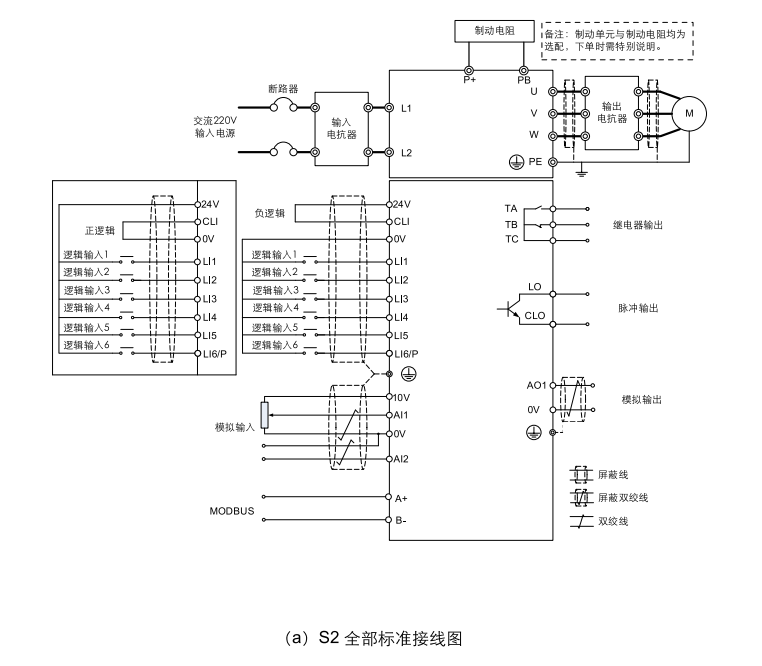

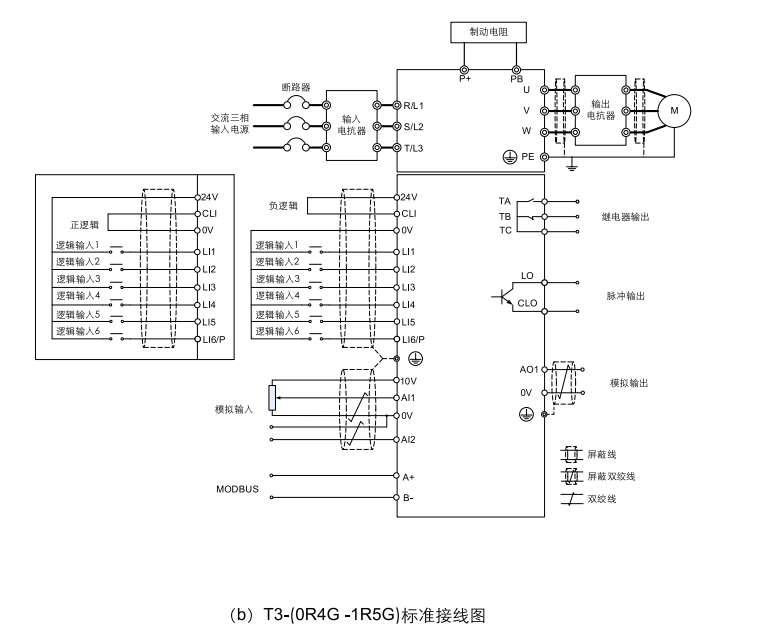

| 选型表 | |||||||||||||
| 供电 | 变频器型号 | G型机（重载） | P型机（轻载） | 外形尺寸（mm） | 安装尺寸（mm） | ||||||||
| 额定输入电流(A) | 额定输出电流(A) | 适配电机(kW) | 额定输入电流(A) | 额定输出电流(A) | 适配电机(kW) | H | W | D | H1 | W1 | 孔径 | ||
| 单相 220VAC |
UV21-S2-0R4 | 6.3 | 2.5 | 0.4 | - | - | - | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| UV21-S2-0R7 | 11.5 | 5 | 0.75 | - | - | - | |||||||
| UV21-S2-1R5 | 15.7 | 7 | 1.5 | - | - | - | |||||||
| UV21-S2-2R2 | 27 | 10 | 2.2 | - | - | - | |||||||
| 三相 380VAC |
UV21-T3-0R4G/0R7P | 2.1 | 1.5 | 0.4 | 3.6 | 2.6 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| UV21-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | |||||||
| UV21-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | |||||||
| UV21-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | 145 | 107 | 160.4 | 135 | 95 | Φ5 | |
| UV21-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | |||||||
| UV21-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 200 | 138 | 144.6 | 188 | 124 | Φ5 | |
| UV21-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | |||||||
| UV21-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | 232 | 153 | 169.8 | 220 | 139 | Φ5 | |
| UV21-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | |||||||
| 规格参数 | ||
| 项目 | 说 明 | |
| 电源输入 | 额定电压 | S2（单相220V级）：单相交流，220V |
| T3（三相400V级）：三相交流，（380-480）V | ||
| 额定频率 | 50/60Hz ± 5% | |
| 功率输出 | 输出电压 | 0-100%输入电压 |
| 额定输出电流 | 依型号而不同，详见标准规格 | |
| 过载能力 | 150%额定输出电流60s，200%额定输出电流2s | |
| 控制性能 | 控制方式 | 恒转矩V/f，二次方负载V/f，无PG矢量控制，节能模式 |
| 频率设定方式 | 外部端子（包括逻辑多段速、模拟输入、UP/DOWN 给定、高速脉冲输入（部分功率））、键盘面板、串行通信 | |
| 命令给定方式 | 外部端子（即逻辑输入）、键盘面板、串行通信 | |
| 频率设定精度 | 键盘面板、UP/DOWN给定：0.1Hz | |
| 模拟给定、串行通信：10bit（0.05Hz/50Hz) | ||
| 低频转矩 | 无PG V/f控制：150%额定转矩/3Hz | |
| 无PG矢量控制：150%额定转矩/0.5Hz | ||
| 速度控制范围 | 无PGV/f控制 1：40 | |
| 无PG矢量控制 1：200 | ||
| 速度控制精度 | 无PGV/f控制 ±2% | |
| 无PG矢量控制 ±0.2% | ||
| 加减速时间 | 0-3200.0秒 | |
| 开关频率 | 1.5kHz～12kHz,可根据结温自动降低开关频率 | |
| 自带控制电源 | 输出电压 | 10VDC±5%（1路） |
| 24VDC±20%（1路） | ||
| 最大负载 | 10V：最大电流10mA，用于基准电位计 | |
| 24V：最大电流100mA，用于逻辑输入口 | ||
| 模拟输入 | 数量 | 2路：AI1、AI2 |
| 类型 | 直流电压 或 直流电流 | |
| 最大输入范围 | AI1：0-5VDC，或0-10VDC，或0/4-20mADC | |
| AI2：0-10VDC，或PTC探头输入 | ||
| 模拟输出 | 数量 | S2 全部&T3-(0R4G -1R5G)：1路，AO1； |
| T3其他：2路，AO1、AO2 | ||
| 类型 | 直流电压 或 直流电流 | |
| 最大输出范围 | 0-10VDC，或0/4-20mADC | |
| 功能选择 | 输出频率、输出电流、速度给定、串行输出数据等多种功能 | |
| 逻辑输入 | LI1~LI8 | S2 全部&T3-(0R4G -1R5G)：LI1~LI6/P； |
| T3其他：LI1~LI8； | ||
| 0-24VDC 电源 | ||
| 正逻辑、负逻辑可选，出厂默认为负逻辑 | ||
| 正转、反转、运行、故障复位、多段速等多种功能可选 | ||
| 强制有效输入 | f309、f310 为强制有效输入，上电期间其配置功能一直有效 | |
| 逻辑输出 | LO、CLO | 逻辑输出或脉冲输出可选，出厂默认设置为逻辑输出 |
| 继电器输出 | TA、TB、TC | S2 全部&T3-(0R4G -1R5G)：TA、TB、TC； |
| T1A、T1B、T1C | T3其他：T1A-T1B-T1C、T2A-T2B-T2C； | |
| T2A、T2B、T2C | TxA 常开，TxB 常闭，TxC 公共点 | |
| 触点容量：TxA-TxC：5A@250VAC，5A@30VDC | ||
| TxB-TxC：3A@250VAC，3A@30VCD | ||
| 功能选择：故障、报警、设定频率到达等多种功能。 | ||
| 通信接口 | 硬件接口协议 | RS-485 |
| 软件通信协议 | Modbus | |
| 结构 | 防护等级 | IP20 |
| 冷却方式 | 强制风冷 | |
| 环境 | 安装场所 | 室内 |
| 工作温度 | -10～40ºC | |
| 贮存温度 | -20～60ºC | |
| 湿度 | 95RH%以下（不得结露） | |
| 海拔高度 | 1000m以下 | |
