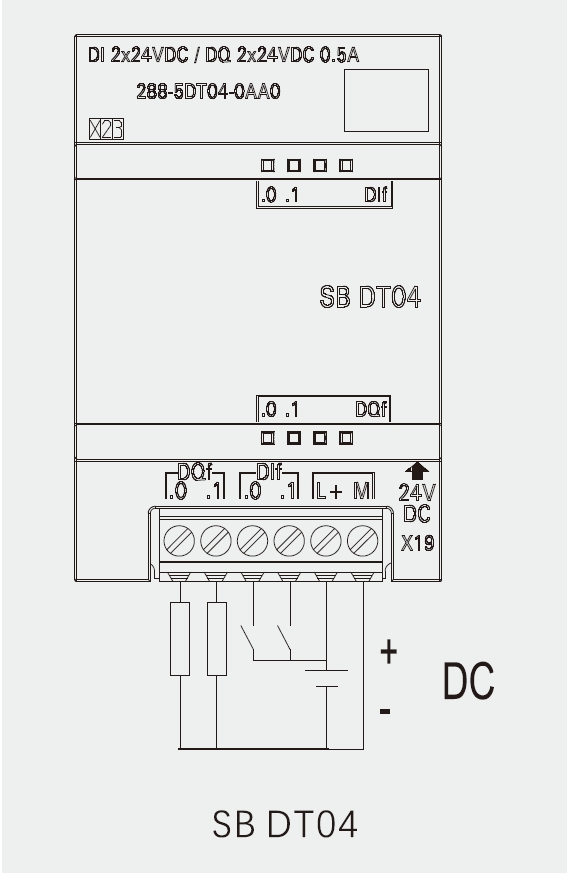

| 型号 | SB DT04 |
| 订货号 | UN 288-5DT04-0AB0 |
| 常规 | |
| 尺寸 W x H x D（mm） | 35 x 52.2 x 16 |
| 重量 | 18.1 g |
| 功耗 | 1.0 W |
| 电流消耗（SM 总线） | 50 mA |
| 电流消耗（24 V DC） | 所用每点输入 4 mA |
| 数字输入 | |
| 输入点数 | 2 |
| 类型 | 漏型（IEC 1类漏型） |
| 额定电压 | 4 mA 时 24 V DC，额定值 |
| 允许的连续电压 | 最大 30 V DC |
| 浪涌电压 | 35 V DC，持续 0.5 s |
| 逻辑 1 信号（最小） | 2.5 mA 时 15 V DC |
| 逻辑 0 信号（最大） | 1 mA 时 5 V DC |
| 隔离（现场侧与逻辑侧） | 500 V AC，持续 1 min |
| 隔离组 | 1 |
| 滤波时间 | 每个通道可单独选择 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 µs 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms |
| 同时接通的输入数 | 2 |
| 电缆长度 | 500 m（屏蔽），300 m（非屏蔽） |
| 数字输出 | |
| 输出点数 | 2 |
| 输出类型 | 固态-MOSFET（源型） |
| 电压范围 | 20.4 ~ 28.8 V DC |
| 最大电流时的逻辑 1 信号 | 最小 20 V DC |
| 最大电流时的逻辑 0 信号 | 最大 0.1 V DC |
| 每点的额定电流（最大） | 0.5 A |
| 灯负载 | 5 W |
| 通态触点电阻 | 最大 0.6 Ω |
| 每点的漏电流 | 最大 10 μA |
| 浪涌电流 | 5 A，最长持续 100 ms |
| 过载保护 | 无 |
| 隔离（现场侧与逻辑侧） | 500 V AC，持续 1 min |
| 隔离组 | 1 |
| 每个公共端的电流 | 1 A |
| 电感钳位电压 | L + - 48 V，1 W 损耗 |
| 开关延迟 | 断开到接通最长为 2 μs 接通到断开最长 10 μs |
| STOP 模式下的输出状态 | 上一个值或替换值（默认值为 0） |
| 同时接通的输出数 | 2 |
| 电缆长度（最大值） | 500 m（屏蔽），150 m（非屏蔽） |
