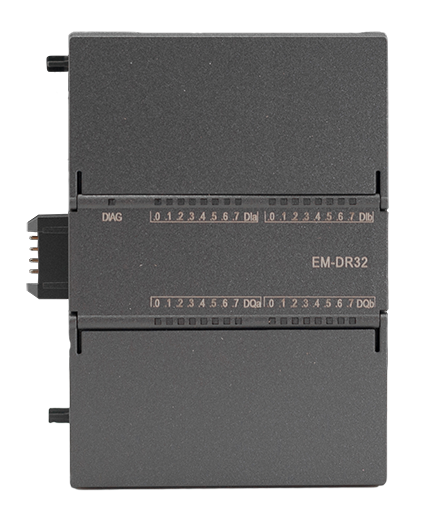

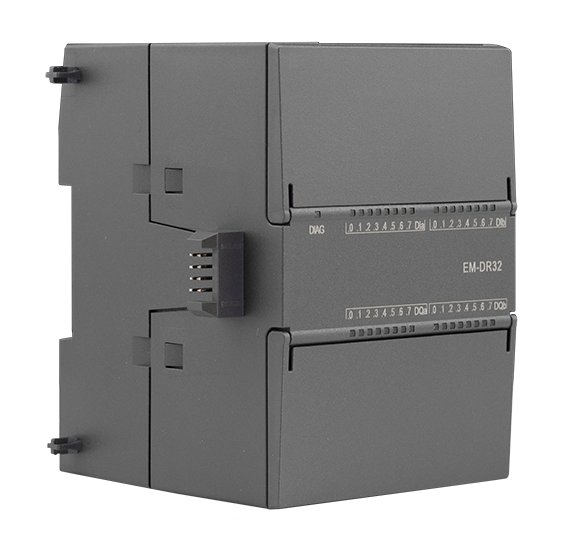

| 型号 | EM DR32 |
| 订货号 | UN 288-2DR32-0AB0 |

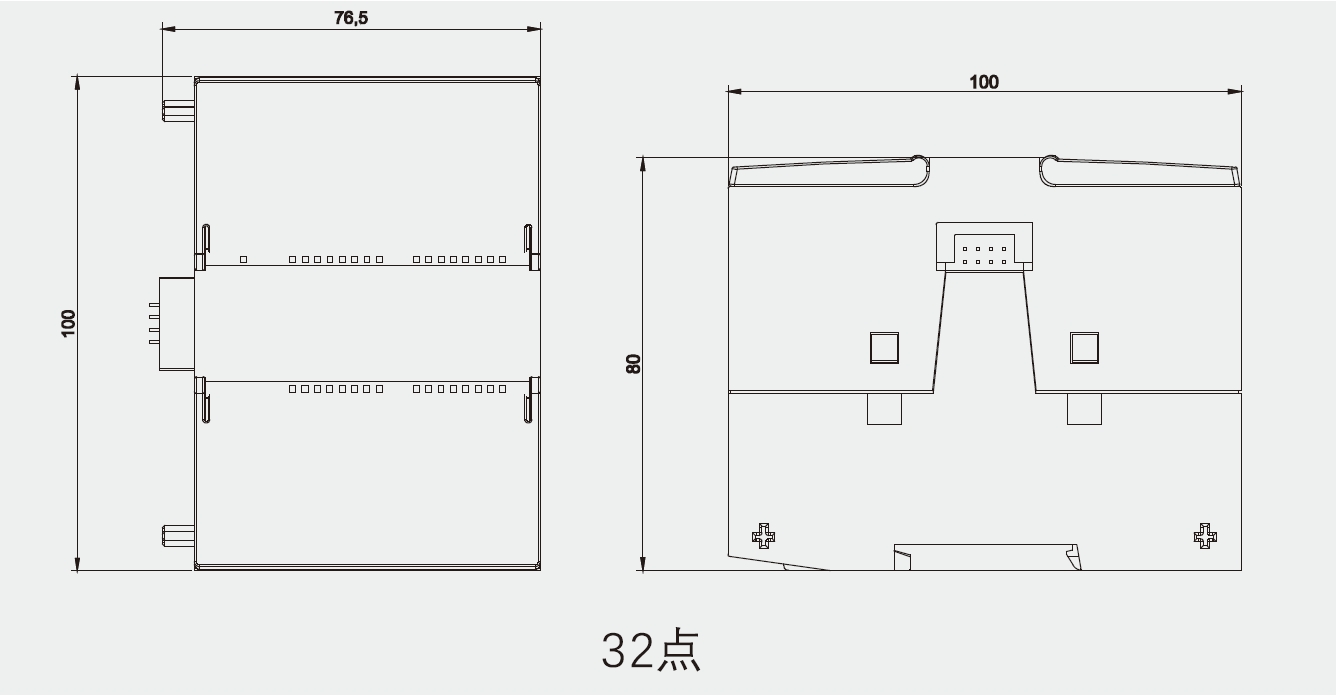

| 尺寸 W x H x D（mm） | 70 x 100 x 81 |
| 重量 | 295.4 g |
| 功耗 | 10 W |
| 电流消耗（SM 总线） | 180 mA |
| 电流消耗（24 V DC） | 所用的每点输入 4 mA |
| 所用的每个继电器线圈 11 mA | |
| 数字输入 | |
| 输入点数 | 16 |
| 类型 | 漏型/源型 |
| 额定电压 | 4 mA 时 24 V DC，额定值 |
| 允许的连续电压 | 最大 30 V DC |
| 浪涌电压 | 35 V DC，持续 0.5 s |
| 逻辑 1 信号（最小） | 15 V DC |
| 逻辑 0 信号（最大） | 5 V DC |
| 隔离（现场侧与逻辑侧） | 500 V AC，持续 1 min |
| 隔离组 | 2 |
| 同时接通的输入数 | 16 |
| 电缆长度 | 500 m（屏蔽），150 m（非屏蔽） |
| 数字输出 | |
| 输出点数 | 16 |
| 类型 | 继电器，干触点 |
| 电压范围 | 5 ~ 30 V DC 或 5 ~ 250 V AC |
| 最大电流时的逻辑 1 信号 | － |
| 具有 10 KΩ 负载时的逻辑 0 信号 | － |
| 每点的额定电流（最大） | 2:00 AM |
| 灯负载 | 30 W DC/200 W AC |
| 通态触电电阻 | 新设备最大 0.2 Ω |
| 每点的漏电流 | － |
| 浪涌电流 | 触点闭合时 7 A |
| 过载保护 | 无 |
| 隔离（现场侧与逻辑侧） | 1500 V AC，持续 1 min |
| （线圈与触点） | |
| 无（线圈与逻辑侧） | |
| 隔离电阻 | 新设备最小为 100 MΩ |
| 断开触电间的绝缘 | 750 V AC，持续 1 min |
| 隔离组 | 4 |
| 每个公共端的电流 | 8:00 AM |
| 电感钳位电压 | － |
| 开关延迟 | 断开到接通最长 50 µs |
| 接通到断开最长 200 µs | |
| 机械寿命（无负载） | 10,000,000 个断开/闭合周期 |
| 额定负载下的触电寿命 | 100,000 个断开/闭合周期 |
| STOP 模式下的输出状态 | 上一个值或替换值（默认值为 0） |
| 同时接通的输出数 | 16 |
| 电缆长度 | 500 m（屏蔽），150 m（非屏蔽） |
